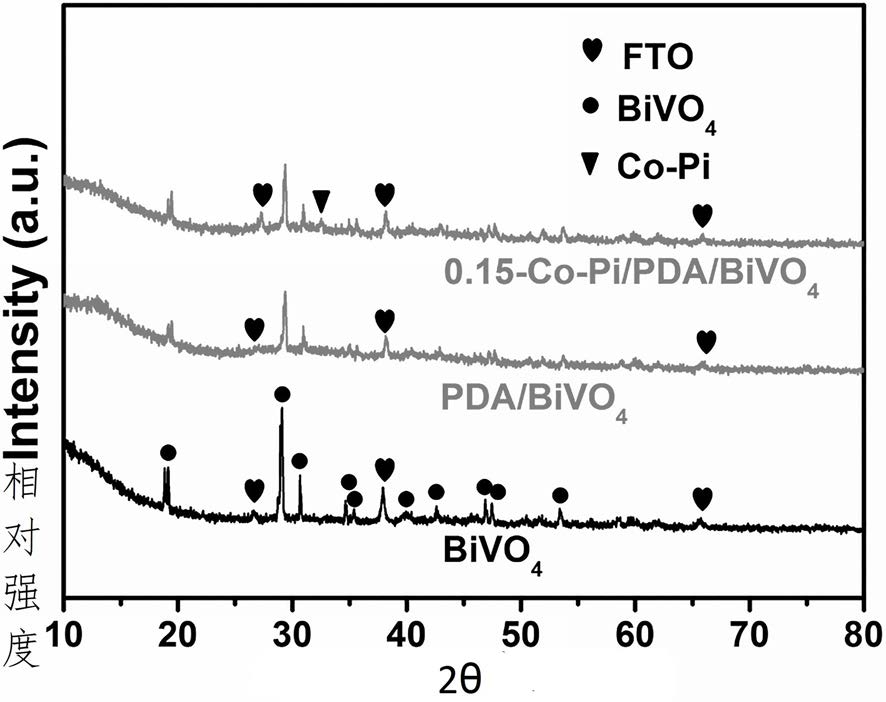

1.一种磷酸钴-聚多巴胺-钒酸铋三元复合光电极的制备方法，其特征在于，包括如下步骤:A、将KI与Bi(NO3)3溶于去离子水，滴加硝酸调pH为1～3，得到混合溶液A，其中KI:Bi(NO3)3:去离子水的质量体积比为3.32 g:0.8～2g:50 mL；

B、将对苯琨溶解于无水乙醇中得到溶液B，其中对苯琨:无水乙醇的质量体积比0.1～2 g:20 ml，将A、B两种溶液按体积比5:2混合，剧烈搅拌均匀后得到BiOI溶液；

C、FTO作工作电极，Pt丝作对电极，Ag/AgCl作参比电极，外加偏压-0.1V，将FTO浸入BiOI 溶液进行电沉积，反应完全后以去离子水冲洗FTO表面，干燥后得到表面沉积均匀BiOI纳米颗粒的FTO；

D、在沉积有BiOI的FTO表面滴加2滴0.1～1 mol/L的乙酰丙酮氧钒的二甲亚砜溶液，置于马弗炉中350～600℃焖火煅烧1～4 h，自然冷却后，浸泡于1 mol/L的NaOH溶液中去除杂质，室温干燥, 得到钒酸铋FTO基片；

E、将沉积有钒酸铋的FTO基片倾斜浸于pH为8.5的Tris-盐酸缓冲溶液中，加入多巴胺，匀速搅拌1～4 h ，制得PDA/BiVO4光电极，其中所述多巴胺: 钒酸铋的质量比为1:0.1～

0.02；

F、将PDA/ BiVO4光电极浸泡于0.1～0.6 mol/L硝酸钴水溶液1～4h，取出后在0.1 mol/L磷酸钠水溶液中浸泡2 h，即得；其中六水合硝酸钴与十二水合磷酸钠的质量比为0.79～

4.58:1。

2.根据权利要求1所述磷酸钴-聚多巴胺-钒酸铋三元复合光电极的制备方法，其特征在于：步骤A所述KI:Bi(NO3)3:去离子水的质量体积比为3.32 g:0.9701g:50 mL。

3.根据权利要求1所述磷酸钴-聚多巴胺-钒酸铋三元复合光电极的制备方法，其特征在于：步骤D所述焖火煅烧为450℃焖火煅烧2h。

4.根据权利要求1所述磷酸钴-聚多巴胺-钒酸铋三元复合光电极的制备方法，其特征在于：步骤E所述pH为8.5的Tris-盐酸缓冲溶液，其配制方法为：将50mL的0.1 M三（羟甲基）氨基甲烷溶液与14.7 mL的0.1M盐酸溶液混合均匀后，加水稀释至100 mL。

5.根据权利要求1-4任一所述方法制得的磷酸钴-聚多巴胺-钒酸铋三元复合光电极。

6.一种权利要求5所述磷酸钴-聚多巴胺-钒酸铋三元复合光电极的应用，其特征在于：将所述三元复合光电极作为工作电极应用于光电化学水解反应。
