专利号: 2019101969299
申请人: 台州佳沃科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

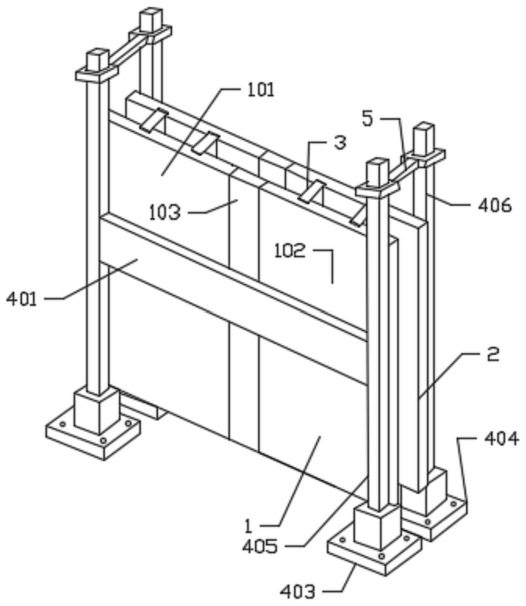

1.绿色装配式建筑用墙板组件,其特征在于:包括内墙板、外墙板以及用于将内墙板和外墙板相互压紧的压紧机构,所述内墙板和外墙板相互平行,所述内墙板和外墙板之间设置有用于支撑所述内墙板和外墙板的支撑板,所述支撑板垂直设置于内墙板和外墙板之间,所述压紧机构包括至少一根第一压紧梁和第二压紧梁,还包括第一底座、第二底座以及分别设置在第一底座、第二底座上分别用于支承第一压紧梁和第二压紧梁的第一立柱和第二立柱,所述第一底座和第二底座上分别设置有用于与地面固定连接的连接部,所述第一立柱和第二立柱之间设置有固定连接机构,所述第一压紧梁位于内墙板的外侧,所述第二压紧梁位于外墙板的外侧,所述第二压紧梁与所述第一压紧梁一一对应且与第一压紧梁配合用于将内墙板和外墙板相互压紧。

2.根据权利要求1所述的绿色装配式建筑用墙板组件,其特征在于:所述固定连接结构包括第一连接套、第二连接套以及用于将第一连接套和第二连接套连接在一起的连接本体,所述连接本体采用弹性材料制成,所述第一连接套和第二连接套分别与第一立柱和第二立柱套接。

3.根据权利要求1所述的绿色装配式建筑用墙板组件,其特征在于:所述第一底座和第二底座均包括底座本体,所述底座本体的上端设置有用于立柱安装槽。

4.根据权利要求3所述的绿色装配式建筑用墙板组件,其特征在于:所述底座本体上凸起形成用于支承所述内墙板或外墙板的凸台。

5.根据权利要求4所述的绿色装配式建筑用墙板组件,其特征在于:所述底座本体内设置有液压管路,所述底座本体的底部设置有竖直液压腔,所述竖直液压腔内滑动配合设置有竖直活塞,所述竖直液压腔的上下两端分别与立柱安全槽的内腔和液压管路连通,所述底座本体的侧面设置有水平液压腔,所述水平液压腔内滑动配合设置有水平活塞,所述水平液压腔的内外两端分别与立柱安全槽的内腔和液压管路连通。

6.根据权利要求5所述的绿色装配式建筑用墙板组件,其特征在于:所述立柱安装槽的内侧表面上固定设置有弹性连接层。

7.根据权利要求1所述的绿色装配式建筑用墙板组件,其特征在于:所述内墙板和外墙板均包括左墙板、右墙板以及设置在左墙板和右墙板之间的中间板,所述左墙板和右墙板分别与中间板通过胶水连接,所述中间板的内部空心形成用于管路通过的管路通道。

8.根据权利要求1所述的绿色装配式建筑用墙板组件,其特征在于:所述左墙板和右墙板均包括内部设有空腔的墙板本体,所述墙板本体包括底板和与所述底板盖合形成所述空腔的盖板,所述空腔内填充有砂浆。

9.根据权利要求8所述的绿色装配式建筑用墙板组件,其特征在于:所述空腔内设置有用于支承所述底板和盖板的支撑架,所述底板和盖板平行设置,所述支撑架设置在底板和盖板之间由若干根钢筋横竖相间形成矩形的框架结构,所述框架结构的方框内固定连接设置有网片,所述网片平行于底板和盖板平面设置。

10.根据权利要求9所述的绿色装配式建筑用墙板组件,其特征在于:所述底板上还设置有若干用于支承所述底板和盖板的支承钉,所述支承钉垂直于底板和盖板平面设置。
