专利号: 2019101999650
申请人: 张帆
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

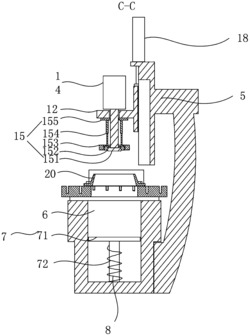

1.一种高效多功能去毛刺机床,包括机床床体,所述机床床体的上表面设置有燕尾台,所述燕尾台上通过丝杠活动设置有移动台,所述移动台上固定设置有工件台,所述工件台上设置有多个调节槽,所述机床床体的一侧设置有机床头架,其特征在于,所述机床床体上设置凸台,所述凸台的一侧为燕尾台,所述凸台的中间设置有毛刺吸引腔,所述毛刺吸引腔中设置有吸引体,所述吸引体包括上下设置的盘体和柱体,所述柱体的外侧盘绕有导线,所述导线的两端与电源电性连接,所述工件台上设置有工装夹具和可与毛刺吸引腔对应的加工通孔,所述机床头架上设置有固定板,所述固定板上活动设置有移动板,所述移动板上设置有与工件台台面垂直的转轴,所述转轴的两端分别设置有电机和盘刷组件,所述盘刷组件包括内外套设的第一盘刷、第二盘刷和第三盘刷,所述第二盘刷和第三盘刷分别通过两个伸缩杆连接至活动转盘,所述活动转盘可转动地设置在移动板的下方。

2.根据权利要求1所述的一种高效多功能去毛刺机床,其特征在于,所述工装夹具包括两个关于加工通孔对称设置的L形的夹板,所述夹板的底面固定在工件台上,所述夹板的侧面设置有多个调节板,所述调节板与夹板之间设置有弹簧,所述弹簧套设在用来调节夹板与调节板间距的调节螺栓,所述调节板的下方设置有插在调节槽中的夹杆。

3.根据权利要求2所述的一种高效多功能去毛刺机床,其特征在于,所述工件台上对应加工通孔的位置设置有保护罩,所述保护罩的形状为圆台形。

4.根据权利要求3所述的一种高效多功能去毛刺机床,其特征在于,所述工件台的下方对应加工通孔的位置设置有自动挡板,所述自动挡板靠近燕尾台的一侧设置有两个复位弹簧,所述复位弹簧设置在移动台两侧设置的弹簧槽。

5.根据权利要求4所述的一种高效多功能去毛刺机床,其特征在于,所述固定板和移动板通过燕尾槽连接,所述移动板的顶部与设置在固定板顶部的两个气缸连接。

6.根据权利要求5所述的一种高效多功能去毛刺机床,其特征在于,所述第一盘刷和第二盘刷的外圆面上各设置有两个对称的键,所述第二盘刷和第三盘刷的内圆面上各设置有两个对称的键槽。

7.根据权利要求6所述的一种高效多功能去毛刺机床,其特征在于,所述机床床体上与工件台的移动端面对应的一侧设置有限位台。
