专利号: 2019102020534
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

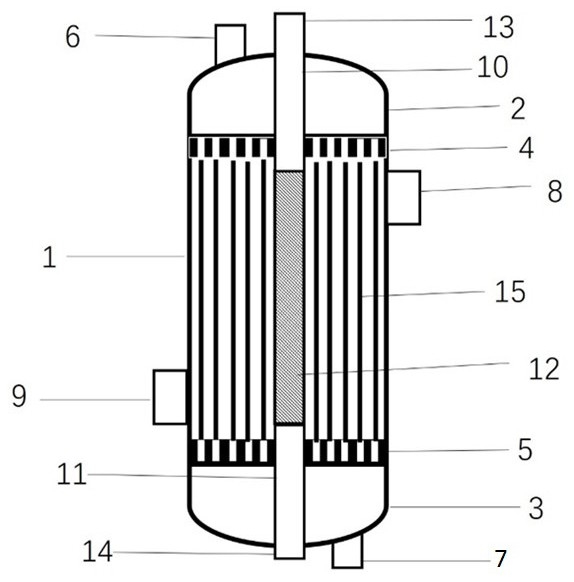

1.一种船舶废气脱硫装置,所述脱硫装置包括膜接触器、船舶含硫废气引入系统、海水处理系统和氧化气体引入系统,所述膜接触器包括壳体、上封头、下封头、上固定盘和下固定盘,所述壳体为圆柱形,壳体两端密封连接有上封头和下封头,上、下封头分别内设具有多孔的上固定盘和下固定盘,中空纤维膜丝两端固定在上、下固定盘上的孔内,上封头非中心处设置有含硫气体入口,下封头非中心处内设置有净化气体出口,壳体靠近下封头的一侧设置有海水入口,壳体靠近上封头的另一侧设置有脱硫后海水出口,其特征在于该膜接触器还包括贯穿上封头、下封头、上固定盘和下固定盘的中心管,所述中心管包括贯穿上封头、上固定盘的上支撑管和贯穿下封头、下固定盘的下支撑管以及与上、下支撑管连接的陶瓷膜,所述下支撑管靠近下封头的一端设置有氧化气体入口,所述上支撑管靠近上封头的一端设置有氧化气体出口;所述的船舶废气引入系统与含硫气体入口连接,所述的海水处理系统与海水入口连接,所述的氧化气体引入系统与氧化气体入口连接;所述的陶瓷膜为微滤膜,其孔径范围为30-80nm;所述的陶瓷膜为氧化铝、氧化锆、氧化钛、氮化硅或莫来石材质;所述的陶瓷膜外表面经硅烷偶联剂疏水改性处理;所述膜丝为聚偏氟乙烯、聚四氟乙烯、聚砜、聚醚砜、聚乙烯、聚丙烯、聚酯材质,所述膜丝的孔径范围0.02μm-1μm,孔隙率为

30%-70%;所述陶瓷膜对整个膜接触器具有支撑作用;所述的陶瓷膜与膜丝之间间距为5-

20cm。

2.根据权利要求1所述的装置,其特征在于所述的船舶含硫废气引入系统包括依次连接的冷却器、风机、含硫气体流量计。

3.根据权利要求1所述的装置,其特征在于所述的海水处理系统包括依次连接的预处理器、浓缩器、缓冲罐、泵、海水流量计。

4.根据权利要求1所述的装置,其特征在于所述的氧化气体引入系统包括依次连接的空气压缩机、汽水分离器、压力缓冲罐、氧化空气流量计。

5.根据权利要求1所述的装置,其特征在于所述的净化气体出口与SO2检测器连接。

6.根据权利要求1所述的装置,其特征在于所述陶瓷膜与中空纤维膜丝平行。

7.根据权利要求1所述的装置,其特征在于所述的硅烷偶联剂为二甲基二氯硅烷、十三氟代正辛基硅烷、十七氟癸基三乙氧基硅烷中的一种。
