专利号: 2019102035898
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种屏蔽簧片,其特征在于:包括外簧片(1)和内簧片(2),所述的外簧片(1)和内簧片(2)可拆卸的安装;

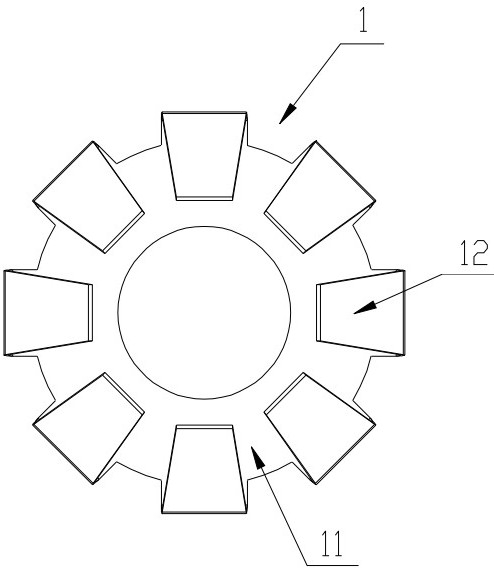

所述的外簧片(1)包括环形金属片制成的外簧片本体(11),所述的外簧片本体(11)的第一外表面用于与底座(3)相贴合,外簧片本体(11)的外侧设置有多个外弹性片齿(12),所述的外弹性片齿(12)位于外簧片本体(11)的第一内表面一侧,相邻的外弹性片齿(12)之间留有外间隙,所述的外弹性片齿(12)可在外簧片本体(11)的轴向方向受力时向内收缩;

所述的内簧片(2)包括环形金属片制成的内簧片本体(21),所述的内簧片本体(21)的第二外表面用于与外簧片本体(11)的第一内表面相贴合,内簧片本体(21)的外侧设置有多个内弹性片齿(22),所述的内弹性片齿(22)位于内簧片本体(21)的第二内表面一侧,所述的内弹性片齿(22)的顶部用于与盖板(4)接触,相邻的内弹性片齿(22)之间留有内间隙,所述的内弹性片齿(22)可在内簧片本体的轴向方向受力时向内收缩;

所述的内弹性片齿(22)和外弹性片齿(12)交错设置,并且所述的外簧片本体(11)的高度小于或等于内簧片本体(21)的高度。

2.根据权利要求1所述的屏蔽簧片,其特征在于:所述的内弹性片齿(22)远离内簧片本体(21)的一端设置有翻边(23),所述的翻边(23)用于与盖板(4)接触。

3.根据权利要求2所述的屏蔽簧片,其特征在于:所述的外弹性片齿(12)由外簧片本体(11)沿着外簧片本体(11)的直径方向向外延伸的外金属片朝着第一内表面一侧弯曲角度α而成。

4.根据权利要求2所述的屏蔽簧片,其特征在于:所述的内弹性片齿(22)由内簧片本体(21)沿着内簧片本体(21)的直径方向向外延伸的内金属片朝着第二内表面一侧弯曲角度β而成。

5.根据权利要求4所述的屏蔽簧片,其特征在于:所述的翻边(23)由内金属片远离内簧片本体(21)的一端朝着内簧片本体(21)的中心线方向弯由角度γ而成。

6.根据权利要求1至5任一项所述的屏蔽簧片,其特征在于:所述的第一内表面与第二外表面间设置有用于防止内簧片(2)与外簧片(1)在径向上发生相对移动的径向定位装置(5)。

7.根据权利要求6所述的屏蔽簧片,其特征在于:所述的径向定位装置(5)包括多个定位凸起(51)和多个定位孔(52),所述的定位凸起(51)设置在第一内表面上,定位孔(52)开设在第二外表面上,所述的定位凸起(51)伸入定位孔(52)内并与定位孔(52)相配合。
