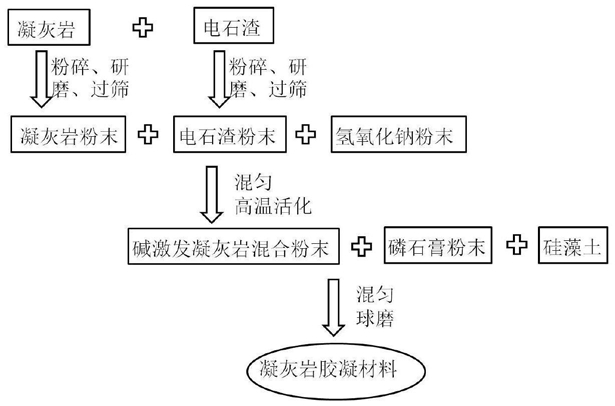

1.一种凝灰岩胶凝材料的制备方法,其特征在于,包括以下步骤:(1)将凝灰岩粉碎、研磨、过筛,得到凝灰岩粉末;将电石渣粉碎、研磨、过筛,得到电石渣粉末;将凝灰岩粉末、电石渣粉末和氢氧化钠粉末混匀后高温活化,得到碱激发凝灰岩混合粉末;
(2)将碱激发凝灰岩混合粉末、磷石膏粉末和硅藻土混匀后球磨,得到凝灰岩胶凝材料;
其中,所述高温活化的温度为400 630℃,时间为2 4h;
~ ~
所述氢氧化钠粉末与凝灰岩粉末的质量比为0.05 0.165:1;所述电石渣粉末与凝灰岩~
粉末的质量比为0.5 1.65:1;所述碱激发凝灰岩混合粉末、磷石膏粉末和硅藻土的质量比~
为1:0.1 0.35:0.1 0.25。
~ ~
2.根据权利要求1所述的凝灰岩胶凝材料的制备方法,其特征在于,所述氢氧化钠粉末与凝灰岩粉末的质量比为0.05 0.15:1。
~
3.根据权利要求1所述的凝灰岩胶凝材料的制备方法,其特征在于,所述电石渣粉末与凝灰岩粉末的质量比为0.5 1.5:1。
~
4.根据权利要求1所述的凝灰岩胶凝材料的制备方法,其特征在于,所述碱激发凝灰岩混合粉末、磷石膏粉末和硅藻土的质量比为1:0.1 0.3:0.1 0.2。
~ ~
5.根据权利要求1所述的凝灰岩胶凝材料的制备方法,其特征在于,所述高温活化时间为400 600℃。
~
6.根据权利要求1所述的凝灰岩胶凝材料的制备方法,其特征在于,所述凝灰岩过100~
300目筛,所述电石渣过100 300目筛。
~
