1.一种电动汽车动力电池被动均衡实验系统,其特征在于:包括电子控制器(1)充电电池(2)、电源开关(3)和实验电池组(10);所述电子控制器(1)与实验电池组(10)控制连接;
所述电子控制器(1)、充电电池(2)、电源开关(3)与实验电池组(10)串联设置;所述实验电池组(10)包括若干相互串联的电池模组(20);所述电池模组(20)包括若干相互并联的单体电池(201);所述电池模组(20)还包括相互串联的放电电阻和电子开关。

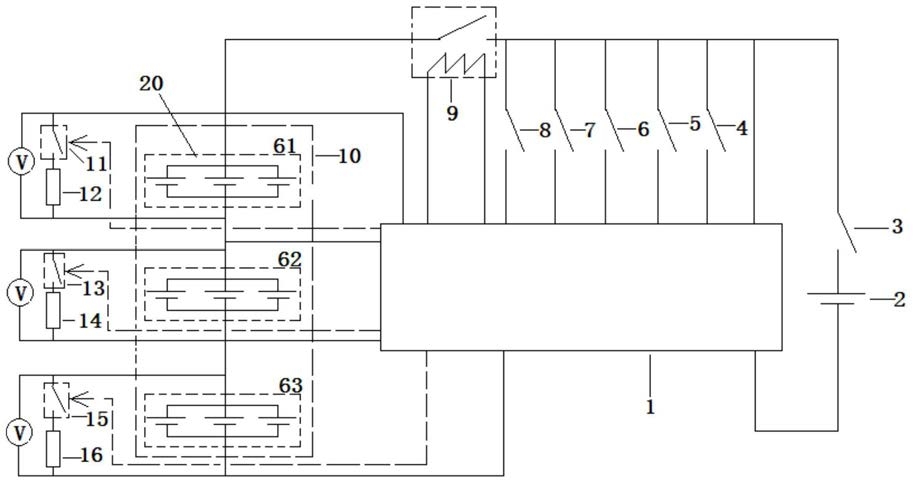

2.根据权利要求1所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述电池模组(20)包括第一模组(61)、第二模组(62)和第三模组(63);所述电子控制器(1)上电性连接设置有充电开关(4)、第一模组放电开关(5)、第二模组放电开关(6)、第三模组放电开关(7)、均衡开关(8);所述若干电池模组(20)的串联电路上还设置有常开继电器(9);所述第一模组(61)上并联设置有第一模组电子开关(11)、第一模组放电电阻(12);所述第二模组(62)上并联设置有第二模组电子开关(13)、第二模组放电电阻(14);所述第三模组(62)上并联设置有第三模组电子开关(15)、第三模组放电电阻(16)。
3.根据权利要求1所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述实验电池组(10)包括电池包防护装置(21);所述电池包防护装置(21)包括相互电性连接的第一接线板(22)和第二接线板(23);若干所述单体电池(201)夹持设置在第一接线板(22)、第二接线板(23)之间;所述第一接线板(22)背向单体电池(201)的一侧贴合设置有第一导热板(24);所述第二接线板(22)背向单体电池(201)的一侧贴合设置有第二导热板(25);所述第一导热板(24)沿自身长度方向的两端安装有第一面板(26)和第二面板(27);所述第一面板(26)上嵌设有第三接线板(261);所述第三接线板(261)面向单体电池(201)的一侧与第一接线板(22)、第二接线板(23)电性连接;所述第三接线板(261)背向单体电池(201)的一侧设置有接线孔。
4.根据权利要求3所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述第一导热板(25)背向第一接线板(22)的一侧安装有通风板(28);所述通风板(28)内部沿第一导热板(24)的长度方向设置有流通孔(281);所述流通孔(281)靠近第一面板(26)的一端上对应设置有排风扇(282);所述第一面板(26)上设置有第一通风口(261);所述通风口(261)与排风扇(282)位置对应;所述第二面板(27)靠近第二接线板(22)的一侧上设置有第二通风口(271);所述第一导热板(24)、第二导热板(25)之间连接安装有第一防护板(29)和第二防护板(30);所述第一防护板(29)沿第一导热板(24)的长度方向的两端分别与第一面板(26)和第二面板(27)连接;所述第二防护板(30)沿第一导热板(24)的长度方向的两端分别与第一面板(26)和第二面板(27)连接。
5.根据权利要求4所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述通风板(28)内的流通孔(281)相互间隔设置有多个,具体包括第一流通孔(282)和第二流通孔(283);所述排风扇(282)的进风口与第一流通孔(282)对应配合;若干所述第二流通孔(283)分布在第一流通孔(282)的周围;所述第二流通孔(283)与第一流通孔(282)连通设置。
6.根据权利要求4所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述第二面板(27)上的第二通风口(271)处设置有进气装置(31);所述进气装置(31)底部设置有风孔;所述进气装置(31)内设置有气体通道;所述风孔通过气体通道与第二通风口(271)连通;所述进气装置(31)侧面嵌设有滤板(312);所述滤板(312)对应设置在气体通道的路径上;所述进气装置(31)顶部设置有储物槽;所述储物槽顶部铰接设置有翻盖(314)。
7.根据权利要求4所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述第一防护板(29)面向第一面板(26)的一端内侧设置有第一嵌槽(291);所述第二防护板(30)面向第一面板(26)的一端内侧设置有第二嵌槽(301);所述第一面板(26)面向第二面板(27)的一侧上设置有第一传导片(262)和第二传导片(263);所述第一传导片(262)与第一嵌槽(291)嵌套配合,且背向第一嵌槽(291)的一侧设置有第一温度传感器;所述第二传导片(263)与第二嵌槽(301)嵌套配合,且背向第二嵌槽(301)的一侧设置有第二温度传感器。
8.一种电动汽车动力电池被动均衡实验系统的实验方法:包括以下步骤,步骤一,实验电池组(10)充电阶段;电源开关(3)、充电开关(4)闭合,电子控制器(1)控制常开继电器(9)的触点闭合,充电电池(2)采用12V蓄电池给3个电池模组(20)充电,各电池模组(20)的电压值反馈给电子控制器(1),当某个电池模组(20)的电压值达到最高限值时,触发电子控制器(1)控制常开继电器(9)的触点断开;利用电压表对各模组电压进行监控,可根据需要手动断开充电开关(4),退出充电工况;
步骤二,电池模组(20)放电阶段;电源开关(3)闭合,第一模组放电开关(5)、第二模组放电开关(6)、第三模组放电开关(7)部分或全部闭合;电子控制器(1)控制相应的电池模组(20)的电子开关导通、对应的模组放电电阻发热消耗模组电能,利用电压表对各电池模组(20)的电压进行监控,可根据需要手动断开相应模组放电开关,退出模组放电工况;当某个电池模组(20)的电压值达到最低限值时,电子控制器(1)也会自动断开相应的模组电子开关、使该模组退出放电工况;
步骤三,电池模组(20)均衡阶段;电源开关(3)、均衡开关(8)闭合,电子控制器(1)根据各电池模组(20)电压值确定是否需要均衡,如需均衡,电子控制器(1)会控制电压高的电池模组(20)对应的模组电子开关导通、对应的模组电阻放电发热消耗模组电能,直到达到目标值;如不需均衡,可先给某电池模组(20)放电、再做均衡实验。
