专利号: 2019102052427
申请人: 杭州知桔科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

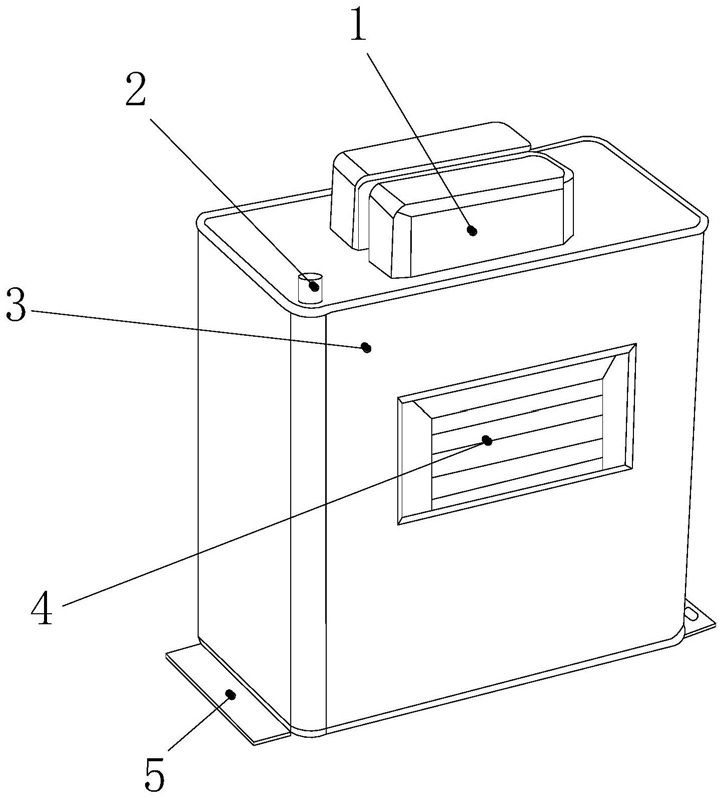

1.电解电容器工作电解液防漏装置,其结构包括接线头(1)、按钮(2)、防泄漏装置(3)、电容器(4)、连接底板(5),所述接线头(1)的底端与防泄漏装置(3)的顶端相焊接,所述按钮(2)嵌入安装在防泄漏装置(3)的顶端,并且二者活动连接,所述电容器(4)设于防泄漏装置(3)内,并且二者相焊接,所述连接底板(5)设于防泄漏装置(3)的底端,并且二者为一体化结构,其特征在于:所述防泄漏装置(3)包括发热断连机构(31)、防脱落机构(32)、电容组件(33)、缓冲机构(34)、外壳(35),所述发热断连机构(31)位于电容组件(33)的上方,所述防脱落机构(32)的底端与电容组件(33)的顶端电连接,所述缓冲机构(34)的左右两端与外壳(35)内的左右两端相焊接,所述电容组件(33)设于外壳(35)的中部。

2.根据权利要求1所述的电解电容器工作电解液防漏装置,其特征在于:所述发热断连机构(31)包括防复位机构(311)、热膨胀推动机构(312),所述防复位机构(311)设于热膨胀推动机构(312)的顶端,并且二者活动连接,所述防复位机构(311)包括限位弹簧销(3111)、转动轮(3112)、连接棘轮(3113)、棘轮钩(3114),所述限位弹簧销(3111)设于连接棘轮(3113)的上方,并且二者活动连接,所述转动轮(3112)的中部设有连接棘轮(3113),并且二者为一体化结构,所述棘轮钩(3114)靠近内圈的部分与连接棘轮(3113)的外圈相焊接。

3.根据权利要求2所述的电解电容器工作电解液防漏装置,其特征在于:所述热膨胀推动机构(312)包括密封环(3121)、连接杆(3122)、连接触点(3123)、衔接弹簧(3124)、推气板(3125)、卡块(3126)、透气板(3127)、水银槽(3128),所述密封环(3121)设于水银槽(3128)的左端,并且二者为一体化结构,所述连接杆(3122)水平嵌入在水银槽(3128)左端,并且二者活动连接,所述连接触点(3123)设于连接杆(3122)的左端,并且二者为一体化结构,所述衔接弹簧(3124)环绕安装在连接杆(3122)上,所述推气板(3125)的左端与连接触点(3123)的右端相焊接,所述卡块(3126)设于水银槽(3128)内的上下两端中部,并且二者相焊接,所述透气板(3127)设于水银槽(3128)的底端,并且二者为一体化结构。

4.根据权利要求1所述的电解电容器工作电解液防漏装置,其特征在于:所述防脱落机构(32)包括电磁加固机构(321)、接电组件(322)、弹簧限位机构(323),所述电磁加固机构(321)位于弹簧限位机构(323)的左方,所述接电组件(322)位于电磁加固机构(321)与弹簧限位机构(323)底下靠中间的部分,所述电磁加固机构(321)包括吸附磁块(3211)、绕阻(3212)、电磁杆(3213)、接电块(3214),所述吸附磁块(3211)设于电磁杆(3213)的右方,所述绕阻(3212)环绕安装在电磁杆(3213)上,所述电磁杆(3213)位于接电块(3214)的右方。

5.根据权利要求4所述的电解电容器工作电解液防漏装置,其特征在于:所述接电组件(322)包括输电模块(3221)、插口板(3222)、绝缘块(3223)、导电杆(3224)、连接电块(3225),所述输电模块(3221)的底端设有绝缘块(3223),并且二者为一体化结构,所述插口板(3222)位于导电杆(3224)的顶端,并且二者相焊接,所述连接电块(3225)位于绝缘块(3223)的正下方,所述导电杆(3224)的底端与输电模块(3221)的顶端相焊接,所述输电模块(3221)位于插口板(3222)的正下方,所述绝缘块(3223)位于插口板(3222)的正下方。

6.根据权利要求4所述的电解电容器工作电解液防漏装置,其特征在于:所述弹簧限位机构(323)包括斜块转轴(3231)、固定阀块(3232)、外壳(3233)、连接弹簧(3234)、斜块(3235),所述斜块转轴(3231)设于斜块(3235)的顶端,并且二者为一体化结构,所述固定阀块(3232)设于外壳(3233)的顶端,并且二者相焊接,所述连接弹簧(3234)左端与斜块(3235)的右端相焊接,所述连接弹簧(3234)的右端与固定阀块(3232)的左端相焊接,所述固定阀块(3232)位于斜块转轴(3231)的右方,所述斜块转轴(3231)与外壳(3233)的顶端左部分铰链连接。

7.根据权利要求1所述的电解电容器工作电解液防漏装置,其特征在于:所述电容组件(33)包括接电阀块(331)、电容顶板(332)、电容主体(333)、电容固定块(334)、保护块(335),所述接电阀块(331)设于电容顶板(332)的顶端,并且二者相焊接,所述电容顶板(332)设于电容主体(333)上,并且为一体化结构,所述电容固定块(334)设于电容主体(333),并且为一体化结构,所述保护块(335)的顶端与电容主体(333)的底端相焊接,所述保护块(335)位于电容顶板(332)的正下方,所述接电阀块(331)位于电容固定块(334)的正下方,所述保护块(335)的左右两端设有缓冲机构(34),并且二者相焊接。

8.根据权利要求1或7所述的电解电容器工作电解液防漏装置,其特征在于:所述缓冲机构(34)包括缓冲连接板(341)、缓冲滑套(342)、缓冲弹簧(343)、缓冲连接杆(344),所述缓冲连接板(341)的左端与缓冲滑套(342)的右端相焊接,所述缓冲弹簧(343)环绕安装在缓冲连接杆(344)上,并且二者活动连接,所述缓冲连接杆(344)水平嵌入在缓冲滑套(342)上,所述缓冲连接杆(344)靠近中间的一端与保护块(335)的左右两端相焊接。
