专利号: 2019102077509
申请人: 安徽猛虎机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

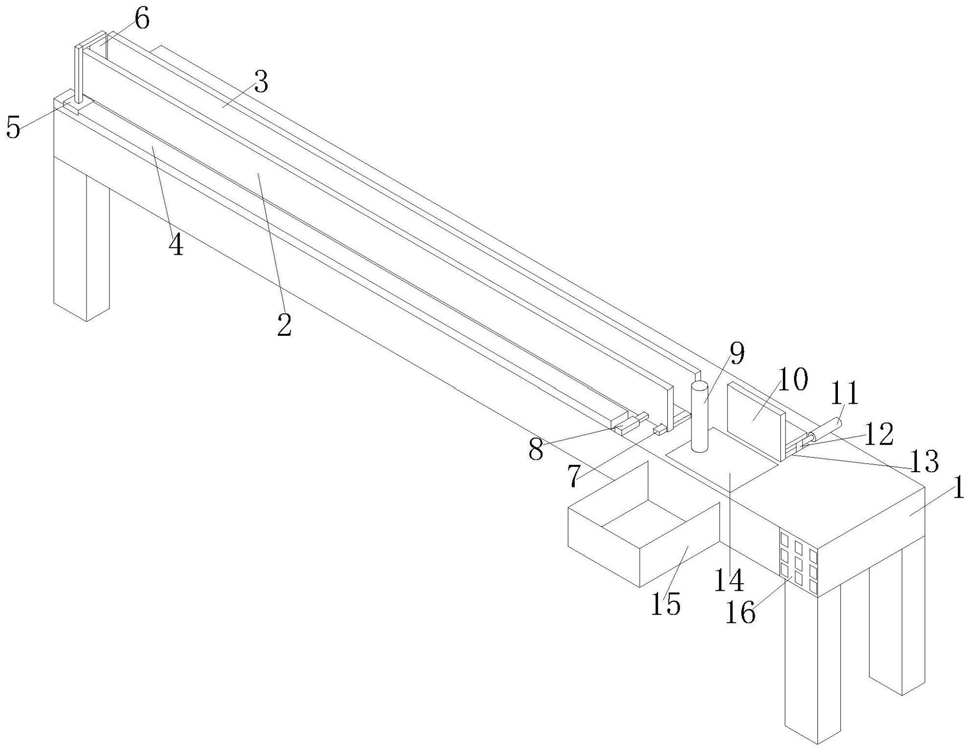

1.一种免于换向的钢筋弯曲机,包括工作台,其特征在于:所述工作台上设有左隔板,所述左隔板一侧设有与其平行的右隔板,所述左隔板另一侧工作台上设有电动滑轨,所述电动滑轨通过滑块连接推板,所述左隔板一端设有定位柱,所述定位柱相对的一侧设有折弯板,所述折弯板形状为T型,所述折弯板横向方向底端与移动架固定相连,所述移动架端面与液压装置固定连接,所述移动架下半部分穿过凹槽位于工作台内部,所述位于工作台内部移动架端面与转轴一端固定连接,所述转轴另一端与固定轴轴连,所述折弯板一端底部与第二固定轴轴连,所述第二固定轴底部设在工作台内部,所述工作台端面设有控制面板,所述控制面板电性相连电动滑轨与液压装置。

2.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述凹槽形状为弧形,所述凹槽的圆心角大于90度。

3.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述左隔板底部两端与支撑柱滑动连接,所述支撑柱设置方向与电动滑轨相互垂直,所述支撑柱一端与右隔板内壁固定连接。

4.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述左隔板端面固定连接电动伸缩杆,所述左隔板内壁上设有红外传感器,所述电动伸缩杆与红外传感器电性相连控制面板。

5.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述定位柱套设有下料板,所述下料板底部与第二电动伸缩杆固定连接,所述下料板设在下料槽中,所述第二电动伸缩杆底端穿过下料槽设在工作台内部,所述下料槽与下料板可相互契合,所述下料槽设在工作台上。

6.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述下料板顶部为倾斜设置,所述工作台端面上固定连接收料架。

7.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述折弯板端面设有测距传感器,所述测距传感器电性相连控制面板。

8.根据权利要求1所述一种免于换向的钢筋弯曲机,其特征在于:所述推板包括固定板与活动板,所述固定板一端设有活动槽,所述活动槽内部设有滑轨,所述活动板与滑轨滑动连接,所述活动板端面设有铁片,所述左隔板内壁上设有电磁铁,所述电磁体电性相连控制面板。
