专利号: 2019102077867
申请人: 安徽猛虎机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

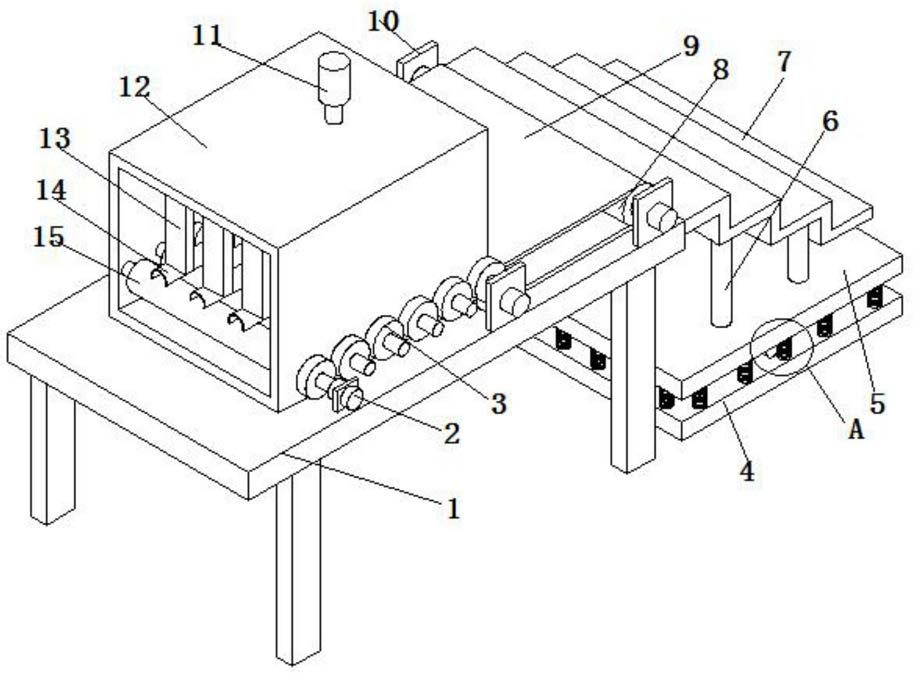

1.一种钢筋调直机的剪切出料机构,包括支架,其特征在于:所述支架上固定设有两端敞口的外罩,所述外罩的内部位于底部处设有由驱动组件驱动的输送辊组,所述输送辊组的上方设有与外罩顶部固定的钢筋限位组件,所述钢筋限位组件的末端设有安装于外罩顶部的剪切组件,所述外罩的末端设有固定于支架上的出料组件,所述出料组件的末端设有缓冲组件。

2.根据权利要求1所述的一种钢筋调直机的剪切出料机构,其特征在于:所述驱动组件包括若干设于输送辊组上的互相啮合的齿轮,其中一个所述齿轮与电机的输出轴相连。

3.根据权利要求1所述的一种钢筋调直机的剪切出料机构,其特征在于:所述钢筋限位组件包括与外罩顶部相固定的连接板,所述连接板的底部固定有弧形限位板,所述弧形限位板的底部与输送辊组的上表面之间形成一道缝隙。

4.根据权利要求1所述的一种钢筋调直机的剪切出料机构,其特征在于:所述剪切组件包括安装于外罩顶部的剪切气缸,所述剪切气缸的底部设有安装板,所述安装板的底部设有剪切刀片。

5.根据权利要求1所述的一种钢筋调直机的剪切出料机构,其特征在于:所述出料组件包括四个对称固定于支架上的安装架,两个所述安装架之间安装有出料辊,两根所述出料辊之间通过传送带连接。

6.根据权利要求1所述的一种钢筋调直机的剪切出料机构,其特征在于:所述缓冲组件包括固定于地面的弹性底座,所述弹性底座的顶部通过支撑柱支撑有一端与支架的末端相连的缓冲板组。

7.根据权利要求6所述的一种钢筋调直机的剪切出料机构,其特征在于:所述缓冲板组为若干板体组成的“台阶”型的缓冲板。

8.根据权利要求6所述的一种钢筋调直机的剪切出料机构,其特征在于:所述弹性底座包括固定于地面的底板,所述底板的顶部通过若干根缓冲弹簧连接有顶板,所述顶板和底板之间设有震荡结构。

9.根据权利要求8所述的一种钢筋调直机的剪切出料机构,其特征在于:所述震荡结构包括两块固定于底板上的支板,两块所述支板之间设有由电机驱动的偏心辊。
