专利号: 2019102113401
申请人: 安徽企路石工程技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

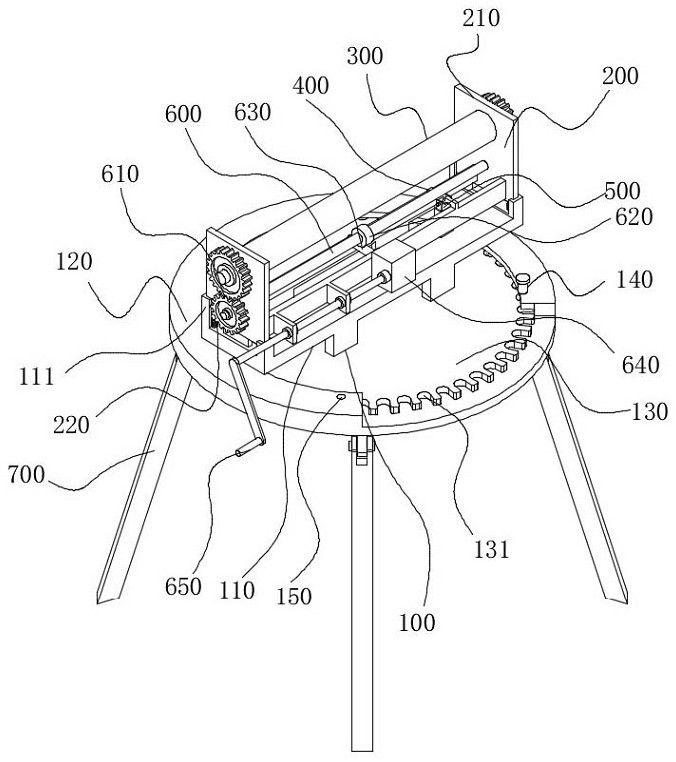

1.一种建筑工程打孔方法,其特征在于,包括下列步骤:首先将带有安装座的转筒摆放到挖孔区域,并将安装座上的支撑脚固定在挖孔区域上,通过转动把手驱动转筒转动,转筒通过绳索放下空的泥桶,然后通过人工挖孔的方式,将挖出的泥土盛放在泥桶中,然后转动转筒收卷绳索将泥桶提升到地面上,取下泥桶,最后将泥桶中的泥土倒在泥土区即可,其中在转筒转动时,通过采用重量感应组件来感应转筒提升的重量,重量感应组件通过感应到的重力大小,自动控制A止回组件和B止回组件的配合和脱离,A止回组件和B止回组件配合工作时,允许转筒正向转动不允许转筒反向转动,A止回组件和B止回组件脱离时,允许转筒反向转动,转筒提升泥桶时的转动为正向转动。

2.根据权利要求1所述的建筑工程打孔方法,其特征在于,重量感应组件采用浮动座来感应重量,浮动座用于安装转筒,转筒提升的重量传递到浮动座上,使得浮动座在安装座上浮动,浮动座通过上下浮动的方式控制A止回组件和B止回组件的配合和脱离。

3.根据权利要求2所述的建筑工程打孔方法,其特征在于,浮动座浮动到高位时,自动控制A止回组件和B止回组件脱离,浮动座浮动到低位时,自动控制A止回组件和B止回组件配合。

4.根据权利要求3所述的建筑工程打孔方法,其特征在于,采用上安装座和下安装座组成安装座,浮动座能够在上安装座上浮动,上安装座能够在下安装座上围绕铅垂方向转动,通过转动上安装座实现调节操作把手的位置和取下泥桶的位置,实现人工操作的位置能够改变的功能。

5.根据权利要求4所述的建筑工程打孔方法,其特征在于,上安装座在转动到合适位置时,上安装座位置能够锁定不动,保证人工操作把手和取下泥桶的工作能够稳定进行。

6.根据权利要求3所述的建筑工程打孔方法,其特征在于,A止回组件中的止回件能够与转筒同步转动,A止回组件中的限位件使得B止回组件中的止回销有如下自由度:在浮动座浮动到高位时,止回销与止回件不接触或者允许止回件反向转动,浮动座浮动到低位时,止回销允许止回件正向转动不允许反向转动。

7.根据权利要求6所述的建筑工程打孔方法,其特征在于,浮动座浮动到低位时,止回销的一端能够阻挡止回件的回转。

8.根据权利要求7所述的建筑工程打孔方法,其特征在于,将限位件固定不动,限位件阻挡止回销一端,限位件不干涉止回件的转动。

9.根据权利要求7所述的建筑工程打孔方法,其特征在于,限位件随着浮动座同步浮动,浮动座浮动到高位时,限位件不能阻挡止回销,浮动座浮动到低位时,限位件能够阻挡止回销,限位件不干涉止回件的转动。

10.根据权利要求9所述的建筑工程打孔方法,其特征在于,还包括如下特征A-G中一者或几者:A:采用弹簧对浮动座和安装座之间施加上下方向上的弹力,采用导杆使得浮动座能够在安装座上沿着导杆的铅锤方向上下移动,实现浮动座在安装座上的浮动功能;

B:采用扭簧对止回销施加复位作用,使得浮动座在低位时,止回销能够复位到与止回件接触的位置;

C:采用转盘带动上安装座转动,实现上安装座的转动功能;

D:转盘能够在下安装座内的槽座中转动,实现上安装座在下安装座上转动的功能,并将转盘限位在槽座内,使得转盘在槽座内无法进行上下移动,能够保证上安装座在下安装座上的稳定转动;

E:在下安装座上开设螺纹孔,并采用螺纹状的锁止件旋紧在螺纹孔内顶住转盘,即可锁定转盘;

F:在上安装座、转盘和下安装座上开设通孔槽,便于转筒上的绳索通过;

G:支撑脚能够折叠收放。
