专利号: 2019102121183
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

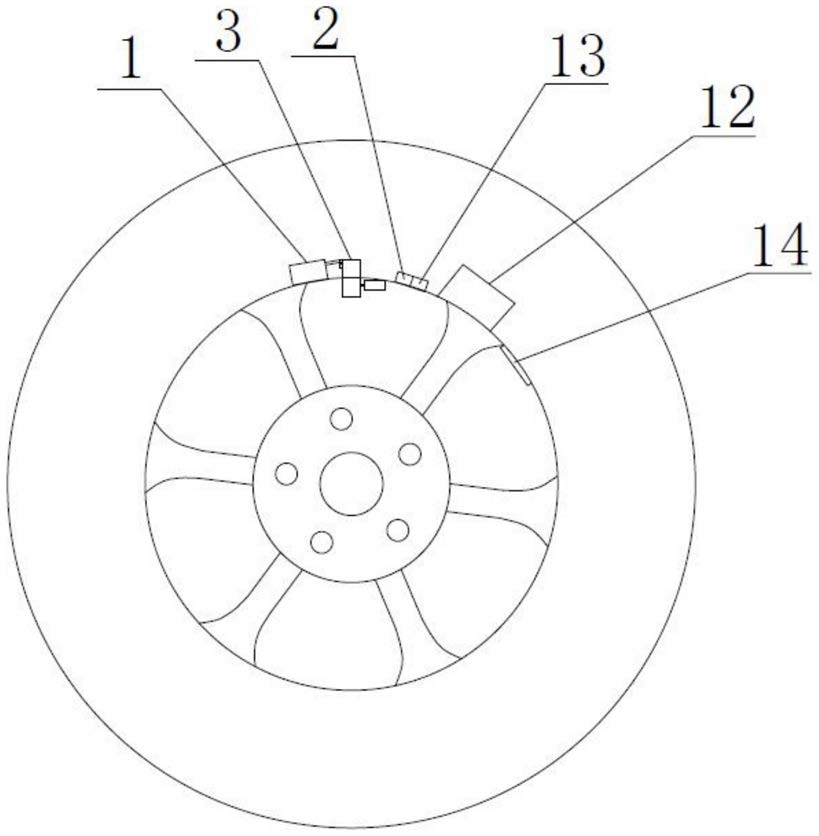

1.一种汽车轮胎内置充气装置,其特征在于,所述汽车轮胎内置充气装置包括:微型气泵(1)、气门芯(6)和气门嘴(3),所述微型气泵(1)安装于轮毂上位于胎内的一侧,所述气门嘴(3)贯穿轮毂侧壁安装;

所述气门嘴(3)内设置有密封隔断(4),所述密封隔断(4)内设置通孔,所述气门芯(6)能够密封滑动地设置于所述通孔内,所述气门芯(6)位于胎内的一端向内凹陷以形成通气槽;

所述气门芯(6)的侧壁上设置有连通于所述通气槽的通气孔(5),所述气门嘴(3)位于胎内的一端设置有进气嘴(10)和排气嘴(11),所述排气嘴(11)内设置有电磁阀,所述气门嘴(3)位于胎外的一端设置为敞口;

轮毂上位于胎外一侧设置有电机(7),所述电机(7)的轴端伸入至所述气门嘴(3)内并套设有齿轮(8),所述气门芯(6)位于胎外的一端轴接有与所述齿轮(8)相契合的蜗杆(9);

所述轮毂上位于胎内的一侧还设置有蓄电池(12)、压力传感器、控制处理器(2),所述微型气泵(1)、电磁阀、电机(7)和控制处理器(2)均电连接于所述蓄电池(12)。

2.根据权利要求1所述的汽车轮胎内置充气装置,其特征在于,所述汽车轮胎内置充气装置还包括无线信号收发模块(13),所述无线信号收发模块(13)通过无线信号连接于汽车中控总成和所述控制处理器(2),所述汽车中控总成上设置有输入单元和显示单元。

3.根据权利要求2所述的汽车轮胎内置充气装置,其特征在于,所述输入单元包括:舒适胎压、经济胎压、雪地胎压和自定义胎压模式。

4.根据权利要求2所述的汽车轮胎内置充气装置,其特征在于,所述汽车中控总成上还设置有报警器。

5.根据权利要求1所述的汽车轮胎内置充气装置,其特征在于,所述电机(7)的外部设置有防水罩。

6.根据权利要求1所述的汽车轮胎内置充气装置,其特征在于,轮毂上位于胎外的一侧嵌设有太阳能板(14),所述太阳能板(14)电连接于所述蓄电池(12)。

7.根据权利要求6所述的汽车轮胎内置充气装置,其特征在于,所述太阳能板(14)沿轮毂的周向方向排列设置有多个。
