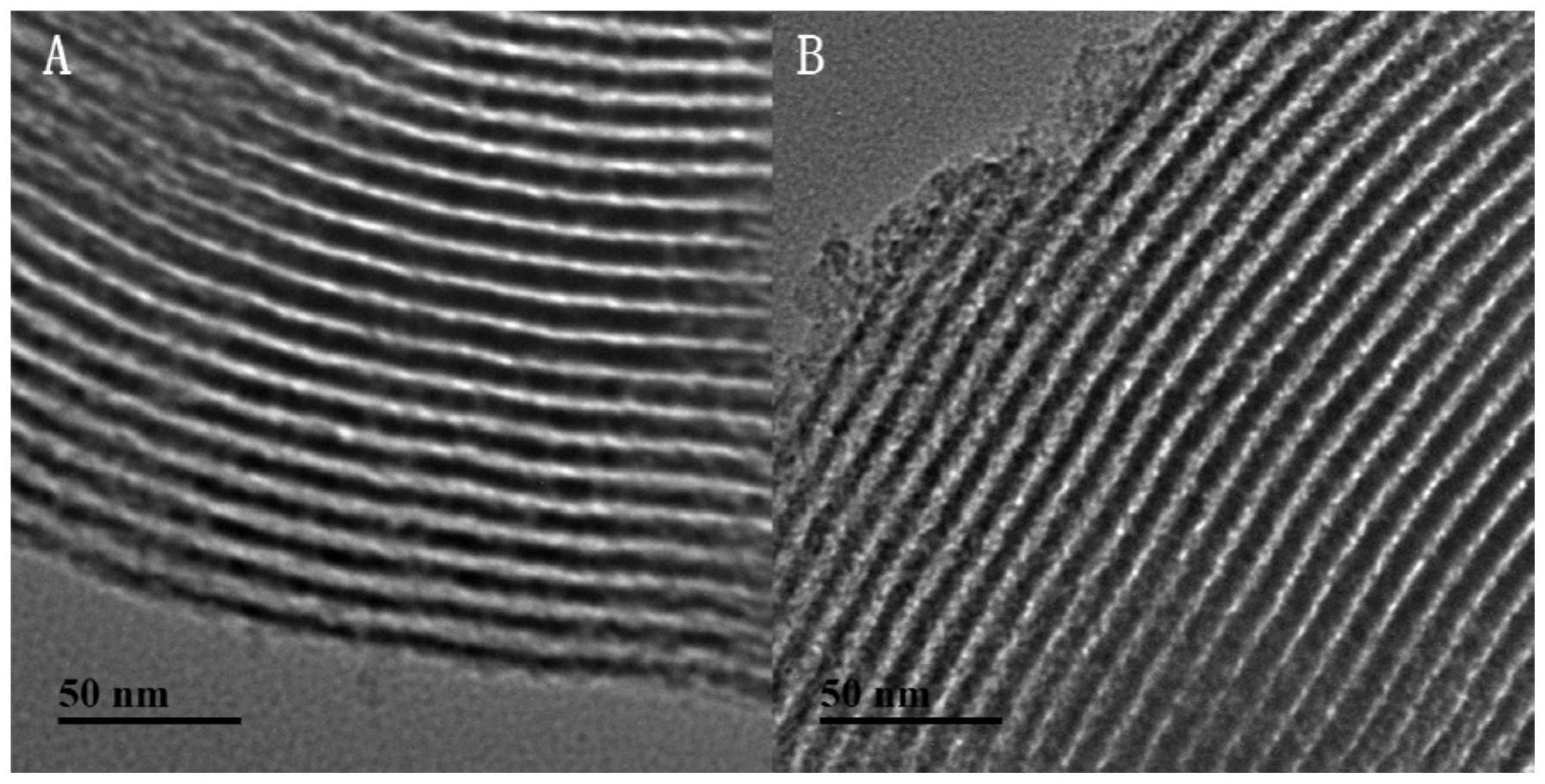

1.一种卤胺类大分子化合物改性的介孔材料的应用，其特征在于，用于水溶液中氨的降解；所述卤胺类大分子化合物改性的介孔材料最小用量为0.01g，降解10mLρ(N)＝10ppm的氨水溶液，降解效率为65％；所述卤胺类大分子化合物改性的介孔材料，其配方比例按摩尔份数计算，具体制备步骤如下：(1)在室温条件下，将1份5 ,5二甲基海因与1份氢氧化钠置于乙醇溶液中反应，磁力搅拌30min，然后抽干溶剂，制得5,5-二甲基海因钠盐；(2)将步骤(1)所得5 ,5-二甲基海因钠盐溶于N ,N-二甲基甲酰胺，于85℃磁力搅拌25min后，滴加1份3-氯丙基三乙氧基硅烷，于85℃反应13h，反应结束后，过滤，去除溶剂，得到卤胺类化合物单体；(3)将步骤(2)所得单体溶解于水和乙醇混合溶液中，于70℃反应7h，使用盐酸对反应体系的pH进行调整，反应完成后去除溶剂得到卤胺类大分子化合物；(4)将1份步骤(3)制得的卤胺类大分子化合物溶解于水和乙醇溶剂中，再加入等质量的介孔材料SBA-15，超声分散均匀；水和乙醇溶剂的体积比为3:2；(5)调整反应温度为80℃，反应13h，反应结束后，于150℃下烘干4min，结束后，洗涤、离心，制得改性介孔材料粗品；(6)将步骤(5)制得的改性介孔材料粗品分散于0.1wt％的次氯酸钠溶液中搅拌进行卤化反应，2h后使用蒸馏水反复洗涤离心分离，并在45℃烘箱中烘干，制得卤胺大分子改性介孔材料；测得活性氯含量为2.1wt％。2.根据权利要求1所述的应用，其特征在于，所述改性的介孔材料结构如通式(1)所示：其中，X表示为Br或Cl，n为70～100。
