专利号: 2019102186667
申请人: 玉环呈祥科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

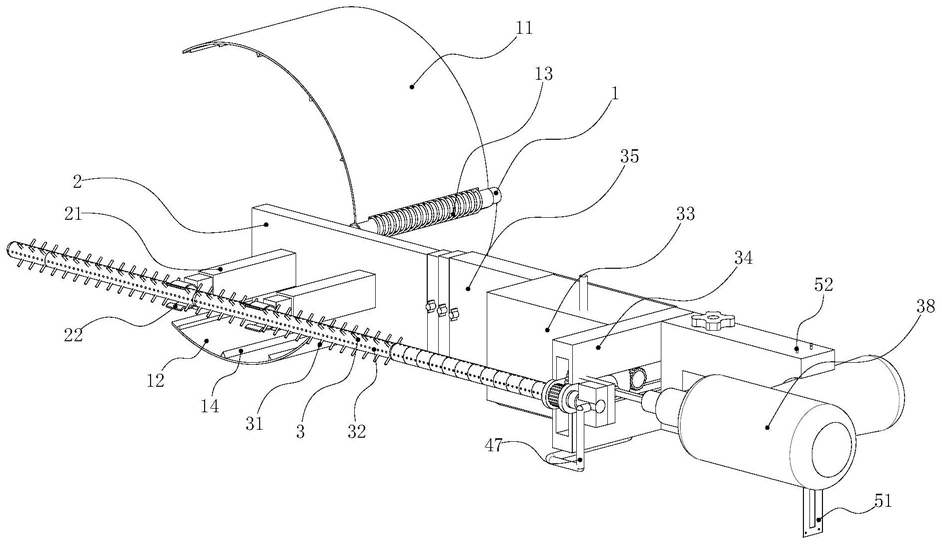

1.一种太阳能热水器集热管清洗机,包括固定装置、集热管夹持装置及清洗装置,其特征在于:所述固定装置包括固定杆(1)、转动连接于所述固定杆(1)上的第一夹板(11)、与第一夹板对称设置的第二夹板(12)、套设于所述固定杆(1)上的第一弹性件(13)及均匀设于所述第一夹板(11)上的多个弹性凸起(14),所述第一弹性件(13)一端固定在第一夹板(11)上,另一端固定在第二夹板(12)上,所述第一夹板(11)和第二夹板(12)均呈弧形弯曲;所述清洗装置包括清洗管(3)、均匀设于所述清洗管(3)上的毛刷(31)、冲洗机构、驱动所述清洗管转动的第一驱动机构及驱动所述清洗管左右移动的第二驱动机构;所述冲洗机构包括均匀设于所述清洗管(3)上的喷孔(32)、控制所述喷孔开启的控制组件及用于向喷孔内输送清洗液的输送组件;所述控制组件包括套设于所述清洗管(3)上的多个控制管(4)、设于所述控制管(4)前端的安装槽(41)、设于所述安装槽(41)内的第二弹性件(42)、设于所述第二弹性件(42)端部的滚珠(45)及设于所述控制管(4)后端的卡槽(43),所述滚珠(45)可卡入到卡槽(43)内,所述控制管(4)与喷孔(32)对称开设有通孔(44);所述第一驱动机构包括设于所述清洗管(3)端部的第一齿轮(36)、与第一齿轮(36)相啮合的第二齿轮(37)、驱动所述第二齿轮(37)转动的第一驱动件(38)及控制所述第一驱动件开关的开关组件;所述开关组件包括设有插接槽的夹持板(5)、设于所述夹持板端部的固定带(51)、设于所述夹持板(5)上的第二固定柱(52)、用于挤压第一驱动件开关的驱动杆(53)及驱动所述驱动杆移动的驱动部件,所述固定带开设有与第二固定柱配合的圆孔。

2.根据权利要求1所述的一种太阳能热水器集热管清洗机,其特征在于:所述集热管夹持装置包括设于所述固定杆(1)上的第一固定板(2)、对称设于所述第一固定板(2)上的第一固定柱(21)、设于所述第一固定柱(21)上的弹性夹板(22)及设于所述弹性夹板内的缓冲件。

3.根据权利要求1所述的一种太阳能热水器集热管清洗机,其特征在于:所述输送组件包括水箱(33)、设于所述水箱(33)内的水泵(46)及输送管(47),所述输送管(47)一端连通水泵(46)出水口,另一端连通清洗管(3)。
