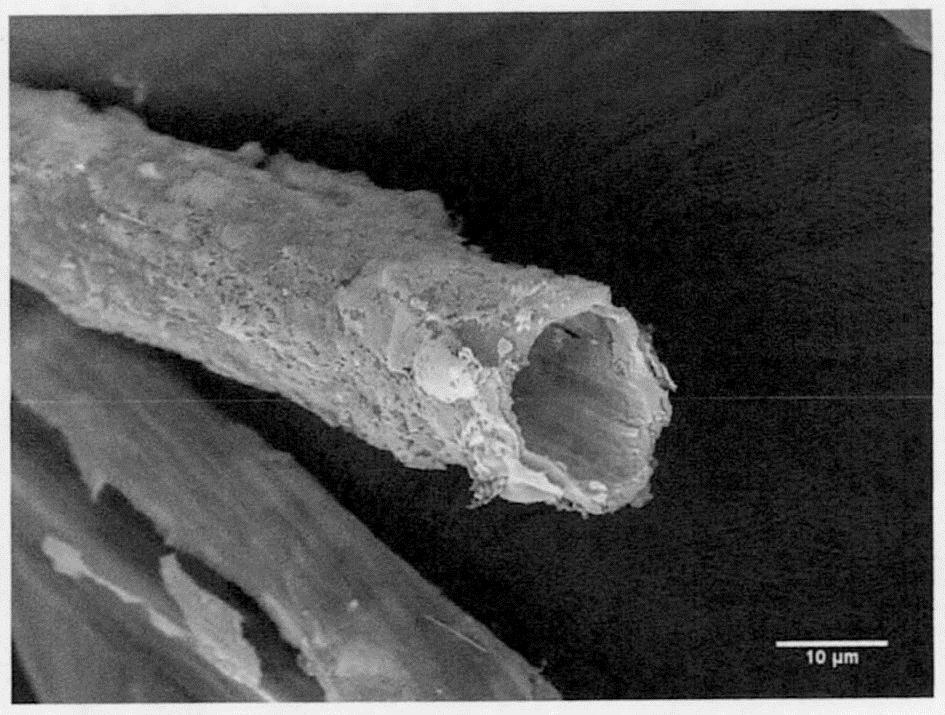

1.一种以聚合物纤维为模板制备硫化镉(CdS)本征光催化中空纤维的方法，其特征在于包括如下步骤：

1)将聚合物纤维清洗干燥后通过摩擦预处理，使聚合物纤维带电荷。

2)将处理后的聚合物纤维先后于二价镉离子(Cd2+)溶液以及硫离子(S2-)溶液中连续反复浸渍，即连续离子层吸附反应法，使硫化镉逐层沉积到聚合物纤维上，得到CdS涂覆聚合物纤维。

3)将具有强氧化性的溶液喷涂到上述获得的CdS涂覆聚合物纤维上，之后采用气相沉积法将吡咯包裹在其外表面，完成吡咯单体(Py)的聚合反应，获得聚吡咯(PPy)包覆光催化纤维前驱体。

4)将聚吡咯包覆光催化纤维前驱体纤维置于指定溶剂中，溶解移除中间聚合物纤维模板，其后，经去离子水反复洗涤、干燥，即得PPy/CdS本征光催化中空纤维。

2.如权利要求1所述光催化纤维的制备方法，其特征在于：所述步骤2)所述采用连续离子层吸附反应法包括以下步骤：a)将Cd2+盐溶于水中形成阳离子前驱液，将S2-盐溶于水中形成阴离子前驱液。所述Cd2+盐包括CdCl2、CdAc2、Cd(NO3)、CdSO4等二价镉离子化合物中的一种；所述S2-盐包括(NH4)2S、Na2S、K2S、CH4N2S等硫离子化合物中的一种。

b)先将聚合物纤维置于阳离子前驱液浸渍5-60s，然后置于阴离子前驱液中浸渍5-

60s，重复该步骤10～50次。所述聚合物纤维为聚丙烯腈纤维、聚苯乙烯纤维、粘胶纤维、醋酸纤维素纤维等可溶性纤维中的一种。

3.如权利要求1所述光催化中空纤维的制备方法，其特征在于：所述步骤a)中阳离子前驱液的浓度为0.05-0.2mol/L，阴离子前驱液浓度为0.05-0.2mol/L。

4.如权利要求1所述本征光催化中空纤维的制备方法，其特征在于：所述步骤3)中溶液为含有质量分数为5～30％的Fe3+的溶液、五价钒的溶液或过硫酸铵溶液中的一种，反应时间为5～30min。所述Fe3+的溶液包括FeCl3、Fe(NO3)3等高价铁离子溶液；所述V5+的溶液包括钒酸盐类溶液。

5.如权利要求1所述本征光催化中空纤维的制备方法，其特征在于：所述步骤4)中的溶剂为二甲基甲酰胺、二甲基乙酰胺或二甲基亚砜(对应于聚丙烯腈纤维、聚苯乙烯纤维)，加热温度为60～90℃，反应时间为1～5h；溶剂为N-甲基吗啉-N-氧化物(对应于粘胶纤维、醋酸纤维素纤维)，加热温度为60～90℃，反应时间为1～3h。
