专利号: 2019102206302
申请人: 安徽匠桥科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

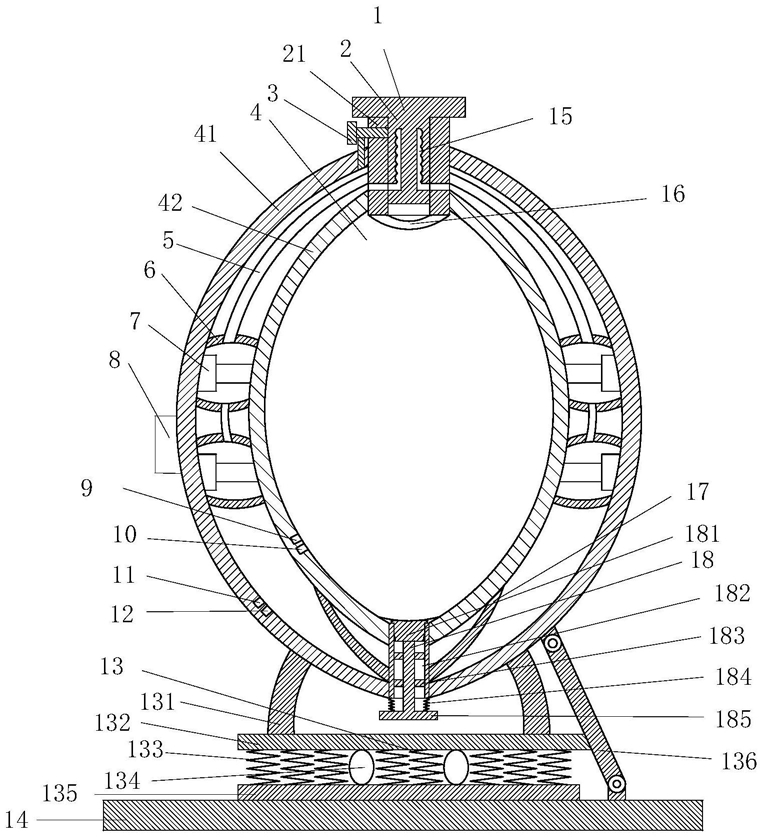

1.一种液氨贮罐,其特征在于:包括罐体(4)、防震单元(13)和底座(14),罐口设有第一密封块(1);所述罐体(4)通过防震单元(13)设置于底座(14)上表面;所述罐体(4)包括内罐(42)和外罐(41)两部分;所述外罐(41)连接有真空泵(3)于外表面;所述罐体(4)顶部开设有进料口(2);所述进料口(2)包括进料筒(21)和第一密封块(1);所述进料筒(21)连通内罐(42)和外界空气,且内罐(42)和外罐(41)的上端均固连于进料筒(21)侧壁;所述进料筒(21)顶部设有第一密封块(1);所述罐体(4)底部开设有出气口(18);所述出气口(18)包括出气筒(182)、移动杆(185)、限位块(183)和第二密封块(181);所述内罐(42)和外罐(41)下端均固连于出气筒(182)侧壁;所述出气筒(182)连通内罐(42)和外界;所述移动杆(185)“T”形设计,且移动杆(185)于出气筒(182)内的部分侧壁均匀固连有限位块(183);所述出气筒(182)内壁开设有限位槽,限位块(183)于限位槽内滑动,防止移动杆(185)脱离出气筒(182);所述移动杆(185)与出气筒(182)下表面之间固连有第二弹簧(184),用于第二密封块(181)的恢复;所述移动杆(185)上端固连有第二密封块(181);所述第二密封块(181)圆台形设计,且第二密封块(181)上表面直径大于出气筒(182)直径,第二密封块(181)下表面直径小于出气筒(182)直径,保证第二密封块(181)能完全密封出气筒(182);所述内罐(42)内设有贮存囊(16);所述贮存囊(16)固连于进料筒(21)下端,且密封设置;所述贮存囊(16)采用氯磺化聚乙烯材料制成,氯磺化聚乙烯具有优异的耐老化性、耐化学腐蚀性、耐低温性和耐磨性;所述内罐(42)内壁设有第一温度感应器(9)和第一压力感应器(10);所述外罐(41)内壁设有第二温度感应器(11)和第二压力感应器(12);所述外罐(41)外壁设有显示器(8);所述第一温度感应器(9)、第一压力感应器(10)、第二温度感应器(11)和第二压力感应器(12)均与外部显示器(8)电连接,实时显示内罐(42)和外罐(41)内的温度和压力,通过对比可判断液氨是否泄露;所述防震单元(13)包括支撑座(131)、上连接板(132)、下连接板(135)和摆动杆(136);所述下连接板(135)滑动连接于底座(14)上表面;所述上连接板(132)位于下连接板(135)上方,且上连接板(132)和下连接板(135)之间固连有均匀布置的第一弹簧(133)和气囊(134);所述支撑座(131)固连于外罐(41)下端和上连接板(132)上表面;所述摆动杆(136)上下两端分别铰接于外罐(41)侧壁和底座(14)上表面,且摆动杆(136)位于下连接板(135)右侧,上连接板(132)右端接触摆动杆(136)设置;所述外罐(41)内壁固连有均匀布置的气缸(7),且气缸(7)的伸出端固连于内罐(42)外壁的中部;所述气缸(7)均连通气囊(134),且气缸(7)彼此连通设置;所述内罐(42)由弹性金属制成,且弹性较弱;所述内罐(42)表面固连有均匀布置的金属弹性件(17);所述金属弹性件(17)弧形设计,且金属弹性件(17)下端固连于出气筒(182)侧壁。

2.根据权利要求1所述的一种液氨贮罐,其特征在于:所述气缸(7)外包裹有保护囊(6);所述保护囊(6)由氯磺化聚乙烯材料制成,可防止液氨泄露至外罐(41)内后,腐蚀气缸(7);所述气缸(7)两个为一排,以内罐(42)为圆心圆周布置;所述保护囊(6)内存有气体,且同一排的保护囊(6)彼此连通;所述第一密封块(1)内开设有波浪形空腔(15);所述波浪形空腔(15)与气缸(7)的排数相同;所述进料筒(21)侧壁开设有均匀布置的通孔,且通孔与波浪形空腔(15)一一对应设置,在第一密封块(1)完全塞入后,通孔与波浪形空腔(15)连通,通孔通过软管(5)连通对应保护囊(6),且每竖排保护囊(6)通过软管(5)彼此连通;所述软管(5)为氯磺化聚乙烯材料制成,防止液氨腐蚀。

3.根据权利要求1所述的一种液氨贮罐,其特征在于:所述贮存囊(16)内开设有弧形空腔(19);所述弧形空腔(19)内设有M形弹性件(23);所述M形弹性件(23)的两端均固连于进料筒(21)侧壁,初始时贮存囊(16)收缩,M形弹性件(23)彼此紧贴,贮存囊(16)存放液氨达到最大限度时,M形弹性件(23)具有一定弧度,可实时对液氨进行加压,防止气化。

4.根据权利要求3所述的一种液氨贮罐,其特征在于:所述弧形空腔(19)内壁设有耐磨层(22);所述耐磨层(22)为聚氨酯弹性体材料制成,具有高强度、抗撕裂、耐磨特性,且M形弹性件(23)紧贴耐磨层(22)内壁设置,提高贮存囊(16)使用寿命。
