专利号: 2019102208967
申请人: 嘉兴管通机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

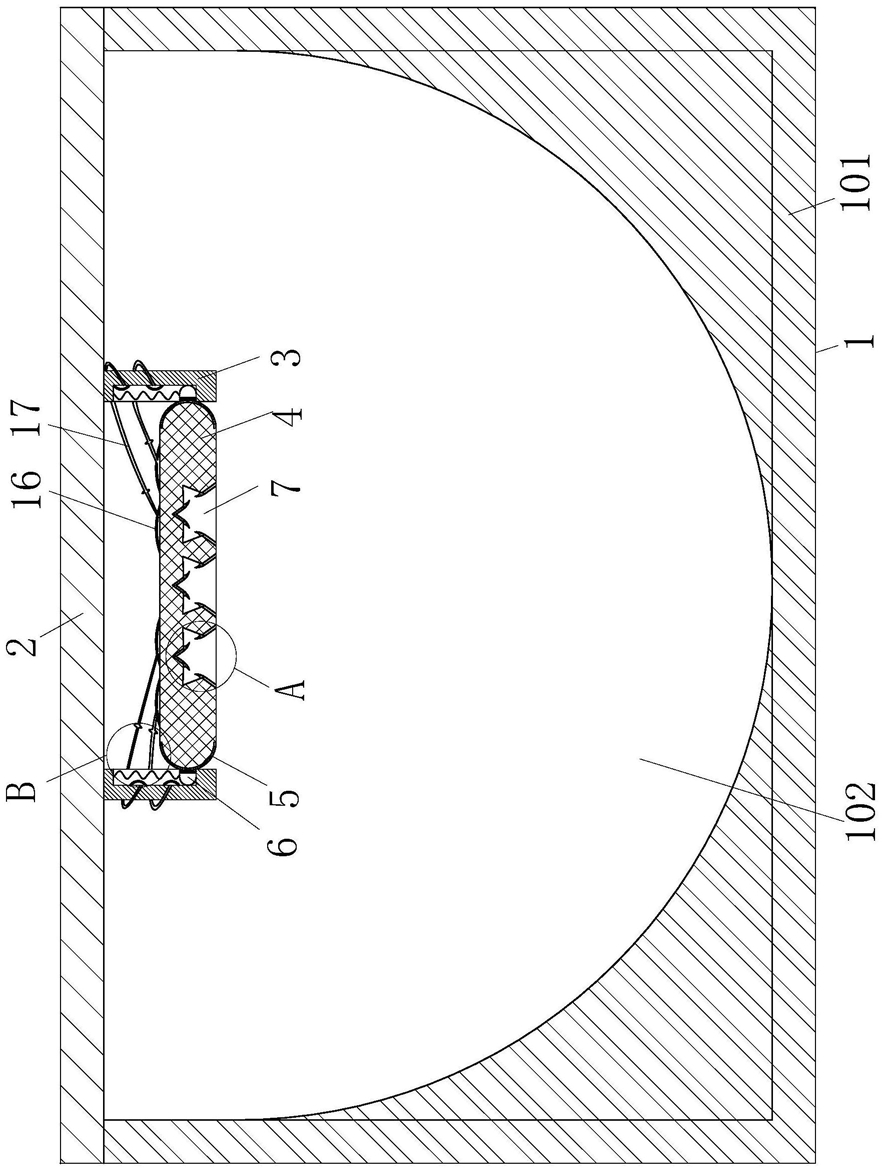

1.复合式密封型不锈钢钢板,包括钢板本体(1),其特征在于:所述钢板本体(1)由多个正六棱柱(101)组成,单个所述正六棱柱(101)表面开设有凹陷(102),凹陷(102)的球心在正六棱柱(101)的中心轴线上,所述正六棱柱(101)后侧面固连有封板(2),所述封板(2)前侧面固连有两个支撑板(3),两个所述支撑板(3)之间设置有吸音膜(4),所述吸音膜(4)两侧均设置有卡板(5),所述卡板(5)靠近支撑板(3)的一面固连有连接板(6),所述支撑板(3)上与连接板(6)接触的部位开设有卡槽,卡槽内部的设置有弹簧,弹簧一端与支撑板(3)固连,所述弹簧另一端与连接板6固连。

2.根据权利要求1所述的复合式密封型不锈钢钢板,其特征在于:所述吸音膜(4)表面开设有多个第一楔槽(7),第一楔槽(7)内部放置有副板(8),靠近副板(8)中部的吸音膜(4)上开设有第二楔槽(9),第二楔槽(9)的端部设置有两个倒刺(10)。

3.根据权利要求2所述的复合式密封型不锈钢钢板,其特征在于:所述倒刺(10)靠近第一楔槽(7)的一面开设有豁口(11),且每个第二楔槽(9)内的两个倒刺(10)中的其中一个倒刺(10)表面固连有插件(12),另外一个倒刺(10)表面开设有与插件(12)向匹配的插槽(13)。

4.根据权利要求3所述的复合式密封型不锈钢钢板,其特征在于:所述卡槽内部设置有多个凸起(14),凸起(14)中空设置且位于两个支撑板(3)上的凸起(14)错位设置,凸起(14)的壁厚上开设有吹气孔(15)。

5.根据权利要求4所述的复合式密封型不锈钢钢板,其特征在于:所述吸音膜(4)后侧面设置有多条粘接条(16),所述粘接条(16)表面连通有连接管(17),所述连接管(17)一端设置在凸起(14)内部。

6.根据权利要求5所述的复合式密封型不锈钢钢板,其特征在于:所述连接管(17)靠近凸起(14)的一端的直径小,且连接管(17)中部设置有环状气囊(18)。
