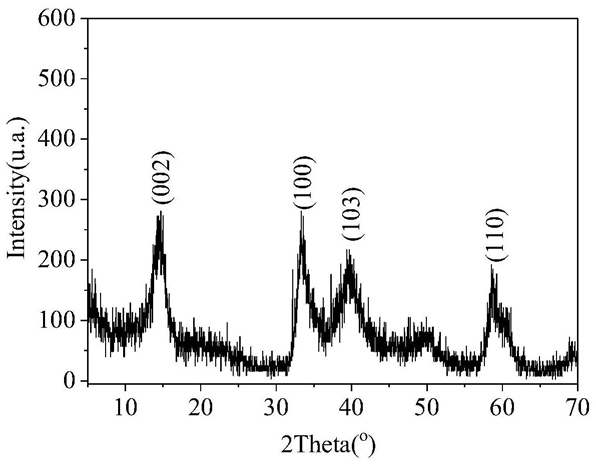

1.一种十二钼磷杂多酸铵制备二硫化钼微粒的方法,其特征在于,先用碱液将钼源溶解,然后与硫化物溶液在搅拌加热条件下充分混合,接着加入酸中和过量的碱,并调节到pH值至酸性,然后利用钼源的氧化性与具有还原性的硫化物发生氧化还原反应,反应结束后经过滤分离后干燥,最后置于300 500℃下隔绝空气加热晶化,得到可用于催化剂、固体润~
滑剂的二硫化钼微粒;
所述钼源为十二钼磷杂多酸铵H12Mo12N3O40P或其水合物H12Mo12N3O40P·xH2O,所述硫化物为硫代乙酰胺,钼源与硫化物的质量比1:1.5 2.5。
~
2.如权利要求1所述的制备方法,其特征在于,所述碱液是浓度为10 15%的氢氧化钾溶~
液,钼源与碱液质量比为1:25 50。
~
3.如权利要求1所述的制备方法,其特征在于,所述酸是浓度为4 7 mol/L的盐酸或磷~
酸溶液,通过酸调节反应体系pH值<4。
