专利号: 2019102245487
申请人: 杭州乐守科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

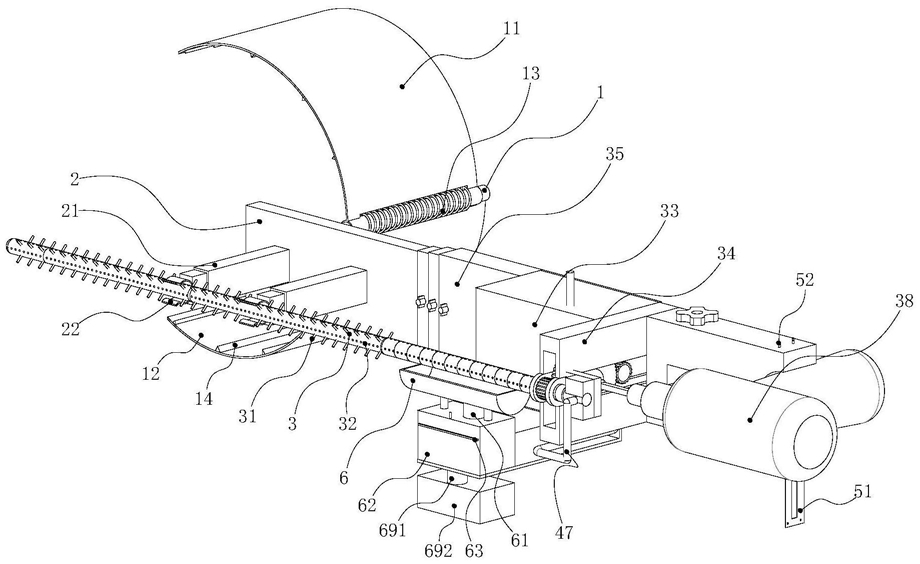

1.一种太阳能集热管水垢清洗机,包括固定装置、集热管夹持装置、污水回收装置及清洗装置,其特征在于:所述固定装置包括固定杆(1)、转动连接于所述固定杆(1)上的第一夹板(11)、与第一夹板对称设置的的第二夹板(12)、套设于所述固定杆(1)上的第一弹性件(13)及均匀设于所述第一夹板(11)上的多个弹性凸起(14),所述第一弹性件(13)一端固定第一夹板(11)上,另一端固定在第二夹板(12)上,所述第一夹板(11)和第二夹板(12)均呈弧形弯曲,所述污水回收装置包括收集机构、过滤机构及运输机构。

2.根据权利要求1所述的一种太阳能集热管水垢清洗机,其特征在于:所述收集机构包括包括收集槽(6)、均匀设于所述收集槽底部的多个漏孔及罩设于所述漏孔下方的第一连接管(61),所述第一连接管上端固定在收集槽底部。

3.根据权利要求1所述的一种太阳能集热管水垢清洗机,其特征在于:所述过滤机构包括过滤箱(62)、设于所述过滤箱的第一过滤网(63)及用于固定第一过滤网的第一过滤网固定组件。

4.根据权利要求3所述的一种太阳能集热管水垢清洗机,其特征在于:所述第一过滤网固定组件包括设于所述过滤箱(62)内壁上的插槽(64)、设于所述插槽上方的第一安装槽(65)、设于所述第一安装槽的推板(66)、第三弹性件(67)及拉杆(68),所述第三弹性件一端固定在推板上,另一端固定在第一安装槽上,所述拉杆一端固定在推板上,另一端从过滤箱侧壁穿出。

5.根据权利要求1所述的一种太阳能集热管水垢清洗机,其特征在于:所述运输机构包括设于所述过滤箱底部的排水口、设于所述排水口处的第二过滤网(69)、排水管(691)及收集箱(692),所述排水管一端连通排水口,另一端连通收集箱。

6.根据权利要求1所述的一种太阳能集热管水垢清洗机,其特征在于:所述集热管夹持装置包括设于所述固定杆(1)上的第一固定板(2)、对称设于所述所述第一固定板(2)上的第一固定柱(21)、设于所述第一固定柱(21)上的弹性夹板(22)及设于所述弹性夹板内的缓冲件。

7.根据权利要求1所述的一种太阳能集热管水垢清洗机,其特征在于:所述清洗装置包括清洗管(3)、均匀设于所述清洗管(3)上的毛刷(31)、冲洗机构、驱动所述清洗管转动的第一驱动机构及驱动所述清洗管左右移动的第二驱动机构。

8.根据权利要求7所述的一种太阳能集热管水垢清洗机,其特征在于:所述冲洗机构包括均匀设于所述清洗管(3)上的喷孔(32)、控制所述喷孔开启的控制组件及用于向喷管内输送清洗液的输送组件。
