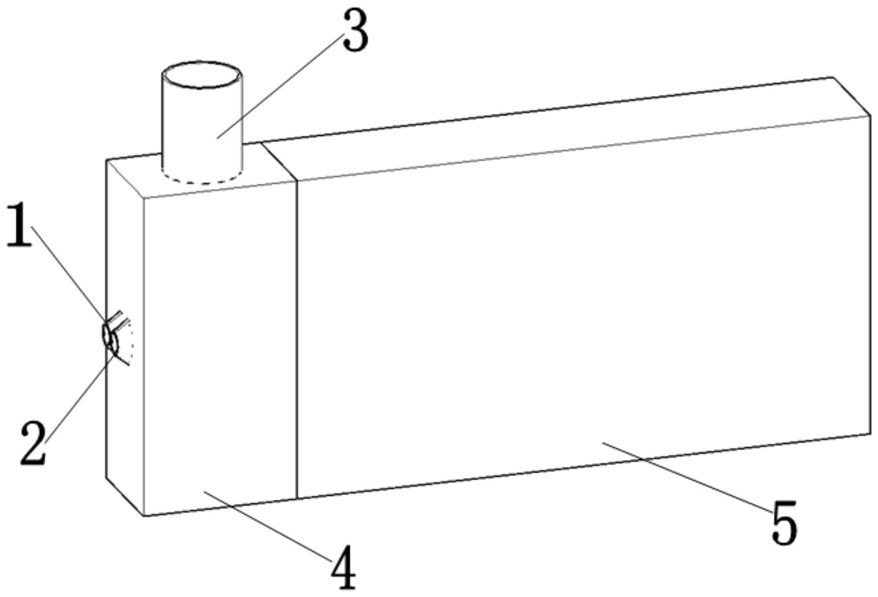

1.一种栅格式空气热交换装置，包括:导流管一(1)、导流管二(2)、导流管三(3)、壳体一(4)、壳体二(5)；

其特征在于：所述导流管一(1)为管状体结构，其为水平设置，且其左端面为圆形，右端面为矩形；

所述导流管二(2)为管状体结构，其为水平设置，且其左端面为圆形，右端面为矩形；

所述壳体一(4)为矩形体壳体结构，其右端面是开放的；

所述导流管三(3)为管状体结构，其下端面穿过壳体一(4)的上端面并与壳体一(4)的内部相通连；

所述壳体二(5)包括：壳体三(51)、热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)、挡板(58)、通孔一(59)；

所述壳体三(51)为矩形体结构，其在左右方向设有一个矩形体的通孔；

所述热交换板一(52)为矩形体结构，其垂直设置于壳体三(51)的内部，且其上端面及下端面均与壳体三(51)的内壁面相连接；

所述热交换板二(53)为矩形体结构，其垂直设置于壳体三(51)的内部，且其上端面及下端面均与壳体三(51)的内壁面相连接；

所述热交换板三(54)为矩形体结构，其垂直设置于壳体三(51)的内部，且其上端面及下端面均与壳体三(51)的内壁面相连接；

所述热交换板一(52)设置在热交换板二(53)与热交换板三(54)之间的中间位置；

所述壳体四(55)为矩形体结构，其在左右方向设有一个矩形体的通孔；

所述壳体四(55)设置在壳体三(51)的内部，且壳体四(55)在水平方向的中心线与壳体三(51)在水平方向的中心线相互重合；

所述热交换板四(56)为矩形体结构，其垂直设置于壳体三(51)的内部，且其前端面及后端面均与壳体三(51)的内壁面相连接；

所述热交换板四(56)设置在壳体四(55)上部内壁面的下方；

所述热交换板五(57)为矩形体结构，其垂直设置于壳体三(51)的内部，且其前端面及后端面均与壳体三(51)的内壁面相连接；

所述热交换板五(57)设置在壳体四(55)下部内壁面与热交换板四(56)之间；

所述挡板(58)为矩形体结构，其左端面与壳体四(55)的右端面相连接；

所述热交换板一(52)在靠近挡板(58)的一端在前后方向贯穿设有多个通孔一(59)；

所述导流管一(1)的左端贯穿于壳体一(4)左端设置并与壳体一(4)左端的外部相通连；

所述导流管一(1)的右端与壳体四(55)左端面在热交换板一(52)前方的区域相通连；

所述导流管二(2)的左端贯穿于壳体一(4)左端设置并与壳体一(4)左端的外部相通连；

所述导流管二(2)的右端与壳体四(55)左端面在热交换板一(52)后方的区域相通连。

2.根据权利要求1所述的一种栅格式空气热交换装置，其特征在于：所述壳体四(55)的内壁面及外壁面均设置凸起或凹槽。

3.根据权利要求1所述的一种栅格式空气热交换装置，其特征在于：所述热交换板一(52)、热交换板二(53)、热交换板三(54)的前壁面及后壁面均设置凸起或凹槽。

4.根据权利要求1所述的一种栅格式空气热交换装置，其特征在于：所述热交换板四(56)、热交换板五(57)的上壁面及下壁面均设置凹槽。

5.一种栅格式空气热交换方法，其特征在于：采用如权利要求1-4任意一项所述的一种栅格式空气热交换装置，其热交换方法如下：①第一种工作状态：进风温度低于排风温度；

排风通过导流管三(3)导入至壳体一(4)的内部，同时排风对导流管一(1)及导流管二(2)的外壁面进行加热；

壳体一(4)内部的排风流经壳体三(51)与壳体四(55)之间的区域，并对热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)进行加热，然后通过壳体三(51)与壳体四(55)之间的区域的右端导出，在此过程中部分排气流经热交换板二(53)前端面与壳体三(51)之间的区域，形成保温层，同时部分排风流经热交换板三(54)后端面与壳体三(51)之间的区域，形成保温层；

进风通过导流管一(1)导入至热交换板一(52)前端面与壳体四(55)之间的区域，在此过程中，热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)对进风进行加热，经过加热后的进风通过通孔一(59)流至热交换板一(52)后端面与壳体四(55)之间的区域，热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)对进风进行再次加热，然后通过导流管二(2)导出；

②第二种工作状态：进风温度高于排风温度；

排风通过导流管三(3)导入至壳体一(4)的内部，同时排风对导流管一(1)及导流管二(2)的外壁面进行降温；

壳体一(4)内部的排风流经壳体三(51)与壳体四(55)之间的区域，并对热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)进行加热，然后通过壳体三(51)与壳体四(55)之间的区域的右端导出，在此过程中部分排气流经热交换板二(53)前端面与壳体三(51)之间的区域，形成保温层，同时部分排风流经热交换板三(54)后端面与壳体三(51)之间的区域，形成保温层；

进风通过导流管一(1)导入至热交换板一(52)前端面与壳体四(55)之间的区域，在此过程中，热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)对进风进行降温，经过降温后的进风通过通孔一(59)流至热交换板一(52)后端面与壳体四(55)之间的区域，热交换板一(52)、热交换板二(53)、热交换板三(54)、壳体四(55)、热交换板四(56)、热交换板五(57)对进风进行再次降温，然后通过导流管二(2)导出。
