专利号: 2019102263216
申请人: 杭州大橙知一科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

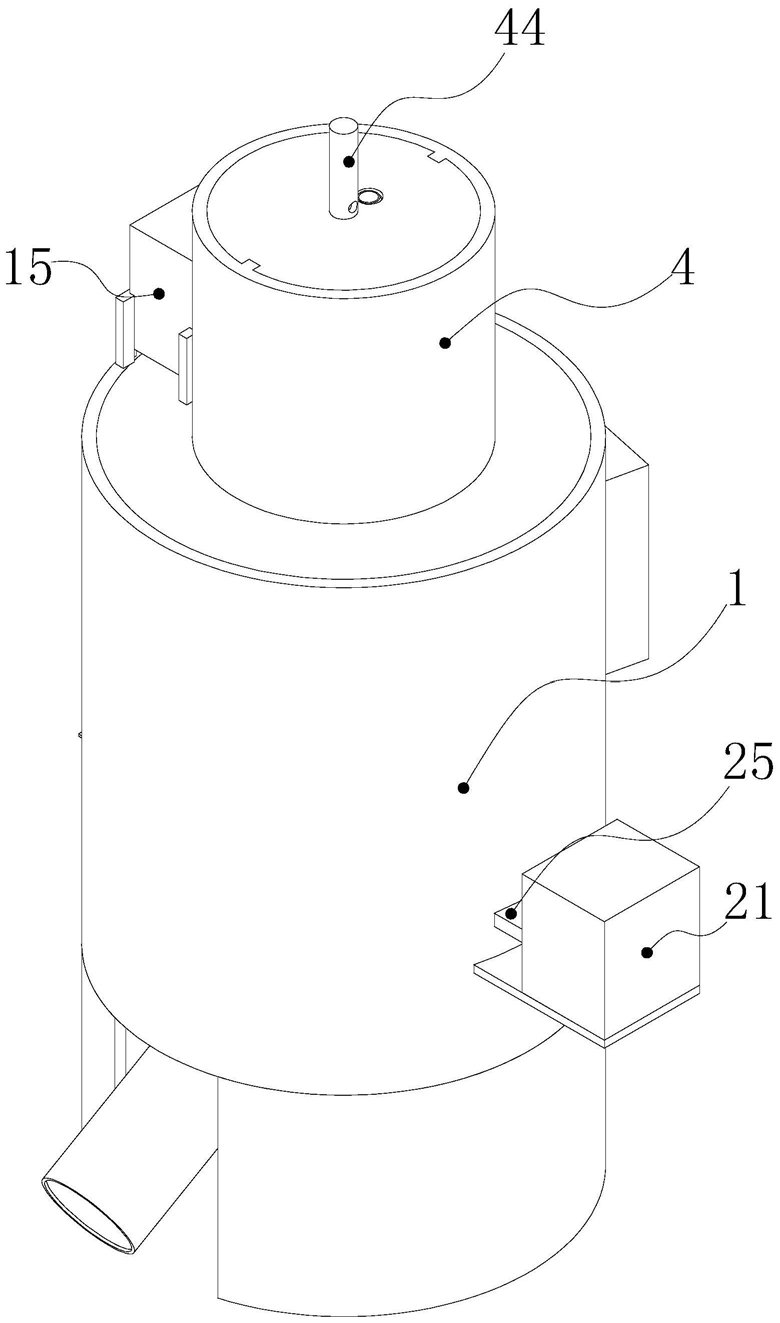

1.一种废旧轮胎颗粒烘干机,包括壳体(1)、设于所述壳体(1)内的烘干筒(11)、烘干装置及脱水装置,其特征在于:所述烘干装置包括均匀设于所述烘干筒(11)内壁上的烘干管(2)、热风机(21)、用于向烘干管内输送热风的送风机构及用于收集水蒸气的水蒸气处理机构,所述烘干管(2)上均匀开设有第一通孔;

所述脱水装置包括设于所述壳体(1)内壁上的第一固定板(12)、套设在所述烘干筒(11)上的驱动齿(13)、设于所述第一固定板(12)上的齿轮(14)、驱动所述齿轮转动的第一驱动件(15)及均匀开设在烘干筒(11)筒壁上的第二通孔(16);

所述水蒸气处理机构包括设于所述烘干筒(11)上端的储气筒(4)、用于控制所述第二通孔开关的控制组件及用于挤压储气筒内气体的挤压组件;

所述挤压组件包括设于所述储气筒(4)内的第二固定板(41)、可相对储气筒(4)内壁上下滑动的滑板(42)、均匀设于所述滑板(42)上的多个第一弹性件(43)及防护部件;

所述防护部件包括设于所述滑板(42)上的出气管(44)、设于所述出气管(44)内的第二挡板(45)及设于所述出气管(44)内的第四弹性件(46),所述第四弹性件(46)一端固定在出气管(44)顶端,另一端固连于第二挡板(45)上,所述出气管上端设有出气孔,且出气管与烘干筒连通;

所述控制组件包括控制筒(3)、第二弹性件(31)、第三通孔(32)、固定杆(33)、第一固定孔、固定套筒(34)、插杆(35)、第三弹性件(36)、固定块(37)及第二驱动件(38),所述控制筒(3)套设在烘干筒(11)外,控制筒可相对烘干筒转动,且控制筒的筒壁与第二通孔对应开设有第三通孔(32),第二弹性件对称设于控制筒两端,第三通孔均匀设于控制筒筒壁上,所述第二弹性件(31)选用扭簧,一端固定在烘干筒,另一端固定在控制筒上,所述固定杆(33)固定在控制筒的外壁上,且固定杆上开设有第二固定孔,所述第一固定孔开设在烘干筒的外壁上,所述固定套筒(34)固定在固定杆(33)上,所述插杆(35)穿设在固定套筒(34)内,且插杆可插入到第一固定块与第二固定孔内,插杆的端部开设有凹槽,所述第三弹性件(36)选用弹簧,套设在插杆上,两端分别固定在固定套筒上,所述第二驱动件(38)选用气缸,固定在壳体上,所述固定块(37)固定在第二驱动件的输出端上,且固定块开设有卡槽,正好可供插杆卡入,则在第二弹性件的作用下第一固定孔将与第二固定孔对准,插杆在第三弹性件的作用将插入到第一固定孔与第二固定孔内,则控制筒可随着烘干筒一起转动,使得在脱水过程中,第二通孔与第三通孔一直对准,保证排水效率;当烘干颗粒时,通过第二驱动件前移固定块,转动烘干筒带动控制筒转动,进而带动插杆转动,使得插杆卡入到固定块的卡槽内,停止转动,然后后移固定块,将插杆拔出第一固定孔,再次转动烘干筒一定角度,使得第二通气孔与第三通气孔完全错位,则烘干筒内的空气无法流出。

2.根据权利要求1所述的一种废旧轮胎颗粒烘干机,其特征在于:所述送风机构包括设于所述烘干筒(11)筒壁内的烘干腔(22)、设于所述烘干筒(11)底部的第一挡板(23)、设于所述第一挡板(23)上的通风板(24)及通风管(25),所述通风板(24)可插入到烘干腔内,且通风板内设有通风腔,所述通风管(25)一端与热风机(21)出风口连通,另一端与通风腔连通。
