专利号: 2019102271566
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

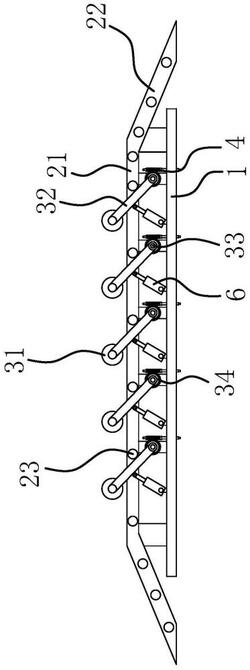

1.一种建筑工地出口门闸,其特征在于,本门闸包括排水沟、底部支架(1)和梯形的承载架(2),所述承载架(2)包括平直的清洗段(21)和位于清洗段(21)两侧的连接段(22),所述连接段(22)连接清洗段(21)和底部支架(1),所述清洗段(21)位于底部支架(1)上方,且清洗段(21)与底部支架(1)平行,所述清洗段(21)横向等间距设置有若干支撑辊(23),每根支撑辊(23)对应的承载架(2)上均设置有一喷水触发装置;所述喷水触发装置包括一根限位辊(31)、两块限位板(32)和一根传动轴(33),所述传动轴(33)的两端均转动连接在承载架(2)上,两块限位板(32)的一端与传动轴(33)的两端固定相连,两块限位板(32)的另一端连接限位辊(31)的两端,所述限位辊(31)、限位板(32)和传动轴(33)形成一矩形框架结构,所述限位板(32)的上端伸出支撑辊(23)之上,所述限位板(32)的上端向清洗段(21)末端方向倾斜,所述限位辊(31)位于支撑辊(23)的上方,所述传动轴(33)上等间距固定设置有若干齿轮(34),每个齿轮(34)均啮合一个连接在底部支架(1)上的蜗杆(4),所述蜗杆(4)为中空结构,所述蜗杆(4)连接高压水源,所述蜗杆(4)与高压水源之间设置有蜗杆(4)上移能够使高压水喷向承载架(2)上方的阀门结构,所述限位板(32)与底部之间之间连接有一阻尼液压缸(6)。

2.根据权利要求1所述一种建筑工地出口门闸,其特征在于,所述阀门结构包括阀体(51)、阀块(52)和若干分散杆(53),所述阀体(51)为中部具有一通水孔(54)的中空结构,所述通水孔(54)连接高压水源,所述蜗杆(4)套设并滑动连接在阀体(51)上,所述分散杆(53)的两端分别连接蜗杆(4)的上端面和阀块(52),所述阀块(52)能够遮闭所述通水孔(54)的上端。

3.根据权利要求2所述一种建筑工地出口门闸,其特征在于,所述阀门结构还包括一连接块(55),所述连接块(55)与阀块(52)之间通过一压紧弹簧(56)相连,所述分散杆(53)与连接块(55)固定相连。

4.根据权利要求3所述一种建筑工地出口门闸,其特征在于,所述通水孔(54)的上端具有一直径大于通水孔(54)直径的阀孔(57),所述阀孔(57)与通水孔(54)之间具有一密封面(58),所述密封面(58)与阀块(52)配合,所述密封面(58)与阀孔(57)内壁之间通过一倾斜的导向面(59)过渡。
