1.一种锂离子电池正极导电剂的制备方法，其特征在于，包括以下步骤：(1)将原料科琴黑与水按质量比为(1～3)：(50～100)混合，边搅拌边通入氧气；

(2)将通氧处理后的科琴黑放入砂磨机中砂磨，得科琴黑浆料；

(3)将步骤(2)所得科琴黑浆料烘干，得科琴黑粗料；

(4)过筛，收集过筛物得氧化改性的科琴黑导电剂。

2.根据权利要求1所述的一种锂离子电池正极导电剂的制备方法，其特征在于，步骤(1)中所述的水为超纯水，氧气为高纯氧。

3.根据权利要求2所述的一种锂离子电池正极导电剂的制备方法，其特征在于，步骤(1)中所述氧气通入的流速为0.2～0.8m3/h，按照科琴黑的重量计，每30g科琴黑通氧时间为2～5h。

4.根据权利要求1所述的一种锂离子电池正极导电剂的制备方法，其特征在于，步骤(2)中所述砂磨的转速为1000～2500转/min，砂磨时间为2～5h。

5.根据权利要求1所述的一种锂离子电池正极导电剂的制备方法，其特征在于，步骤(4)中所述过筛是指过100～300目筛。

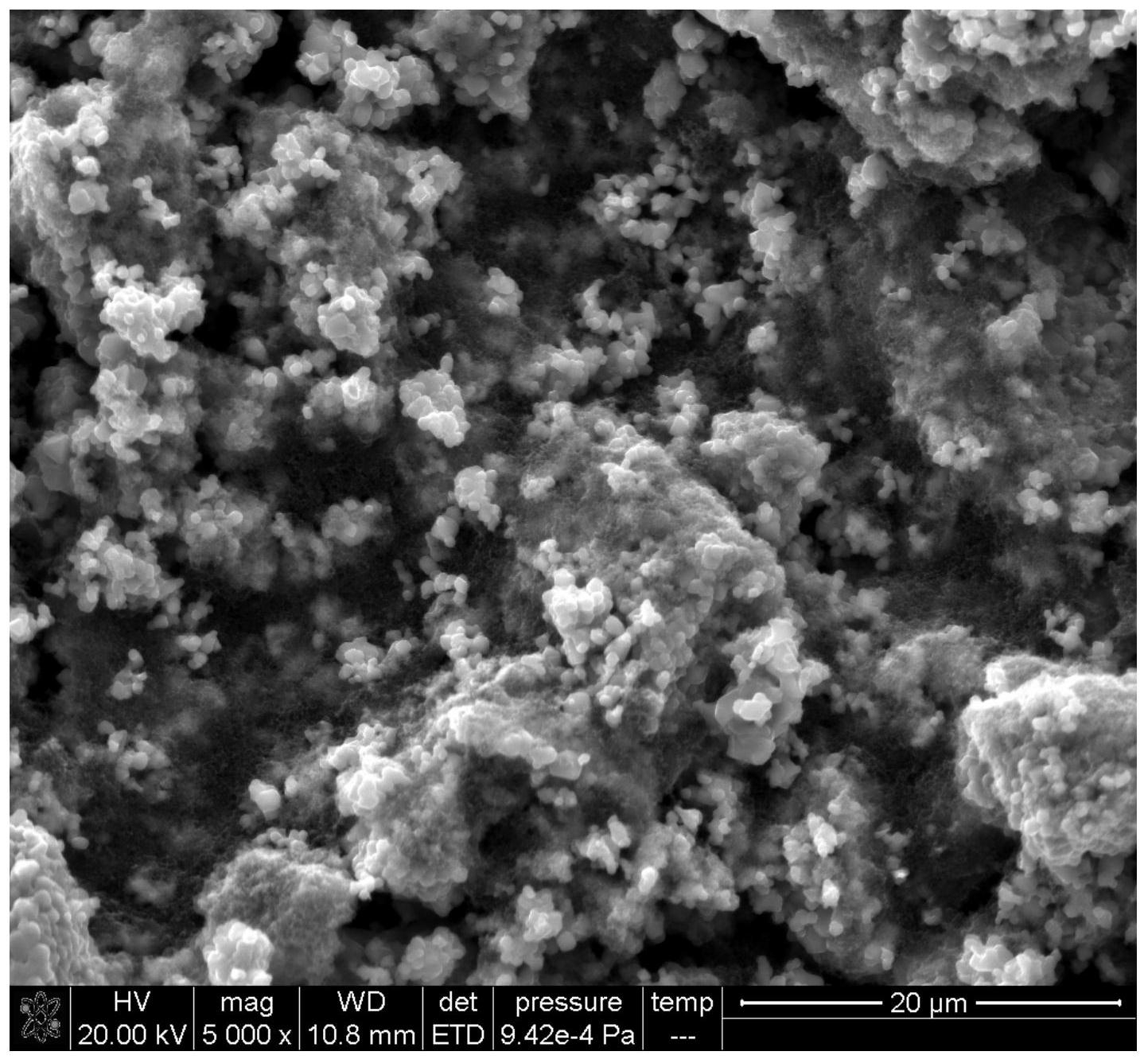

6.一种锂离子电池正极导电剂浆料的制备方法，其特征在于，该方法为：将粘结剂、氧化改性的科琴黑导电剂、活性物质和溶剂在搅拌机中均匀混合即得所述导电剂；其中，活性物质、氧化改性的科琴黑导电剂、粘结剂三者质量之比为(90～97)：(1～5)：(2～5)，氧化改性的科琴黑导电剂为权利要求1-5中任一项制备所得。

7.根据权利要求6所述的一种锂离子电池正极导电剂浆料的制备方法，其特征在于，所述的粘结剂为聚偏四氟乙烯PVDF，活性物质为锰酸锂LMO、镍钴锰三元材料NCM、磷酸铁锂LFP和镍锰酸锂LNMO中的一种，溶剂为氮甲基吡咯烷酮NMP。

8.根据权利要求6所述的一种锂离子电池正极导电剂浆料的制备方法，其特征在于，溶剂的用量与其他三种原料总重量的体积重量比为1000-1500ml：1000g。

9.根据权利要求6所述的一种锂离子电池正极导电剂浆料的制备方法，其特征在于，所搅拌机的搅拌的转速为50～150转/min，搅拌时间为2～5h。
