专利号: 2019102279962
申请人: 杭州富阳福士得食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

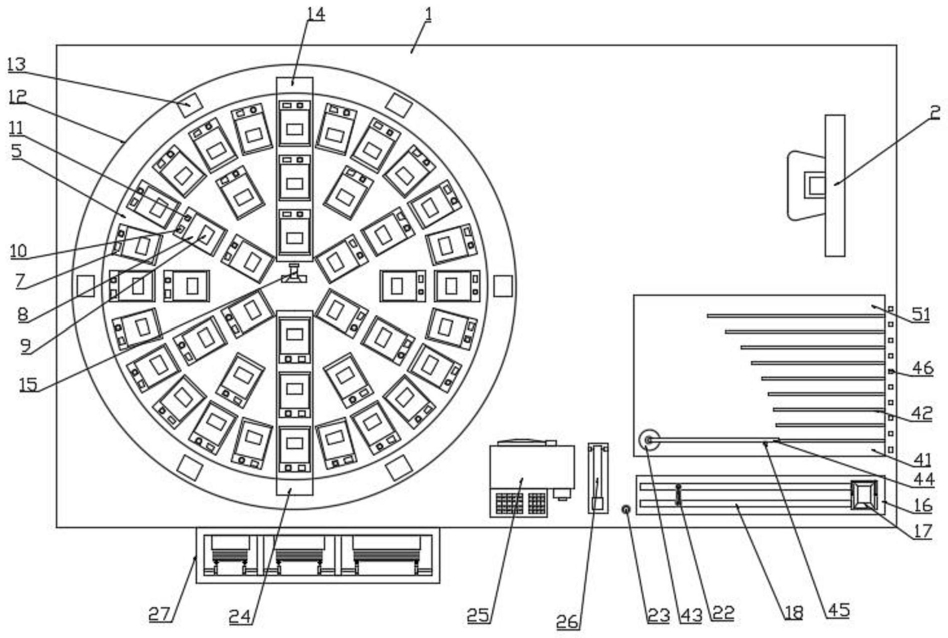

1.一种环保节能的食品称重装置,包括称重台(1),其特征在于,所述称重台(1)固定安装在超市内的地面上,称重台(1)上设有食品摆放机构,食品摆放机构一侧设有食品称重机构,称重台(1)上设有收集机构,所述称重台(1)上表面一侧设有控制器(2),所述此装置通过使用者从食品摆放机构中取出盛放容器,并将选购的食品放置在盛放容器中,将盛放容器放入可转动的台子上,将其转动到食品称重机构一侧,并将其取出,根据其数量的多少选择适当的垃圾袋,并将其放入收集机构中,按照类别进行摆放,并将使用完毕的盛放容器进行回收。

2.根据权利要求1所述的一种环保节能的食品称重装置,其特征在于,所述食品摆放机构包括位于称重台(1)上表面一侧的圆形凹槽(3),圆形凹槽(3)内下表面设有伺服电机(4),伺服电机(4)旋转端上表面设有盛放盘(5),盛放盘(5)下表面设有多个支撑轮(6),盛放盘(5)上表面设有多个均匀分布的盛放台(7),盛放台(7)上表面设有盛放凹槽(8),盛放凹槽(8)内下表面的设有压力传感器(9),盛放台(7)上表面一侧设有对应编号(10),对应编号(10)一侧设有信号灯(11),盛放盘(5)上方设有透明防护挡盖(12),透明防护挡盖(12)内上表面外侧设有多个支撑腿(13),支撑腿(13)下表面固定安装在称重台(1)上,透明防护挡盖(12)上表面一侧设有摆放口(14),摆放口(14)一侧设有红外线检测器(15),称重台(1)上表面一侧设有方形凹槽(16),方形凹槽(16)一端向下方倾斜,方形凹槽(16)内放置有多个食品筐(17),方形凹槽(16)内设有回收机构。

3.根据权利要求2所述的一种环保节能的食品称重装置,其特征在于,所述食品筐(17)包括锥形框体(47),锥形框体(47)上宽下窄,锥形框体(47)下表面设有多个滑轮(48),锥形框体(47)上表面设有外框(49),外框(49)内侧套装有转动把手(50),所述食品筐(17)可纵向堆叠放置。

4.根据权利要求2所述的一种环保节能的食品称重装置,其特征在于,所述回收机构包括位于方形凹槽(16)内下表面两侧的滑道(18),方形凹槽(16)上端设有拦截凹槽(19),拦截凹槽(19)位于滑道(18)之间,滑道(18)内侧设有升降凹槽(20),升降凹槽(20)与拦截凹槽(19)连通,升降凹槽(20)内下表面设有电动伸缩杆(21),电动伸缩杆(21)伸缩端上表面设有拦截板(22),拦截板(22)位于拦截凹槽(19)内,方形凹槽(16)一侧设有按动开关(23)。

5.根据权利要求1所述的一种环保节能的食品称重装置,其特征在于,所述食品称重机构包括位于透明防护挡盖(12)一侧的取货口(24),取货口(24)一侧设有计重器(25),计重器(25)一侧设有塑料袋封口器(26),称重台(1)侧表面上端设有盛放盒(27),盛放盒(27)内设有多个纵向隔板(28),纵向隔板(28)将盛放盒(27)分为多个大小不一的盛放空间(29),不同的盛放空间(29)内设有塑料袋盛放机构,不同的盛放空间(29)内放置有不同型号的平板式塑料袋(30)。

6.根据权利要求5所述的一种环保节能的食品称重装置,其特征在于,所述塑料袋盛放机构包括固定安装在盛放空间(29)内侧表面的固定台(31),固定台(31)侧表面设有固定凹槽(32),固定凹槽(32)内设有伸缩台(33),伸缩台(33)内侧表面设有多个小型凹槽(34),固定凹槽(32)内侧表面设有多个小型电动伸缩杆(35),小型电动伸缩杆(35)与小型凹槽(34)一一对应,小型电动伸缩杆(35)伸缩端与小型凹槽(34)内侧表面固定连接,固定台(31)两侧上下端设有固定柱(36),固定柱(36)内侧表面设有空心套筒(37),空心套筒(37)前侧表面设有挡盖(38),空心套筒(37)内设有伸缩柱(39),伸缩柱(39)内侧表面与挡盖(38)内侧表面之间设有伸缩弹簧(40),伸缩柱(39)外侧表面设有小型滑轮(41)。

7.根据权利要求1所述的一种环保节能的食品称重装置,其特征在于,所述收集机构包括位于称重台(1)上表面一侧的收集凹槽(51),收集凹槽(51)内一端向下方倾斜,收集凹槽(51)内设有多个挡板(42),收集凹槽(51)上端一侧设有小型伺服电机(43),小型伺服电机(43)旋转端设有导料板(44),导料板(44)外侧表面下端设有电磁铁(45),收集凹槽(51)上端一侧设有多个标号(46),标号(46)位置与挡板(42)隔开的空间一一对应。

8.根据权利要求7所述的一种环保节能的食品称重装置,其特征在于,所述挡板(42)的长度不相同,其上端与导料板(44)在转动时的末端接触。
