专利号: 2019102299612
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种光纤法珀传感器腔长多倍频相关解调方法,其特征在于,首先采集光纤法珀传感器的反射光谱,将反射光谱信号与单倍频模板函数进行互相关运算,得到多个离散的峰值;再将反射光谱信号与多倍频模板函数进行互相关运算,提取多倍频互相关曲线的包络,将包络曲线的波谷位置作为基准,与单倍频相关得到的多个离散的峰值作比较,最后取最接近包络曲线波谷位置的单倍频信号峰值为对应的光纤法珀传感器的腔长值。

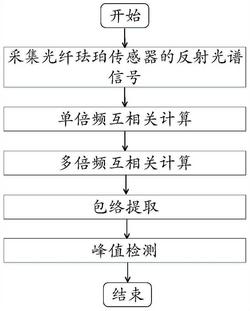

2.根据权利要求1所述的一种光纤法珀传感器腔长多倍频相关解调方法,其特征在于:包含以下步骤:

步骤1:采集光纤珐珀传感器的反射光谱信号:光谱仪采集光纤珐珀传感器的反射光谱信号,并把光谱信号坐标由波长λ变为频率v,光谱信号记为Y(v);

步骤2:单倍频互相关计算:将实测的反射光谱信号Y(v)与模板函数C0(v)做相关运算,模板函数取 从而得到单倍频互相关函数表达式为:式中,v1和v2为光谱仪所探测到整个信号的频域范围,互相关后得到多个离散的峰值,将峰值坐标记为LK;

步骤3:多倍频互相关计算:将实测的反射光谱信号Y(v)与模板函数C1(v)做相关运算,模板函数C1(v)为C0(v)的m倍,其中,m为大于2的整数,模板函数取从而得到多倍频互相关函数表达式为:

步骤4:包络提取:提取多倍频互相关曲线的包络,并得到包络的波谷位置,记为点x;

步骤5:峰值检测:在LK中寻找最接近点x的峰值坐标,峰值坐标即为对应的光纤法珀传感器的腔长值。
