专利号: 2019102334620
申请人: 张磊
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

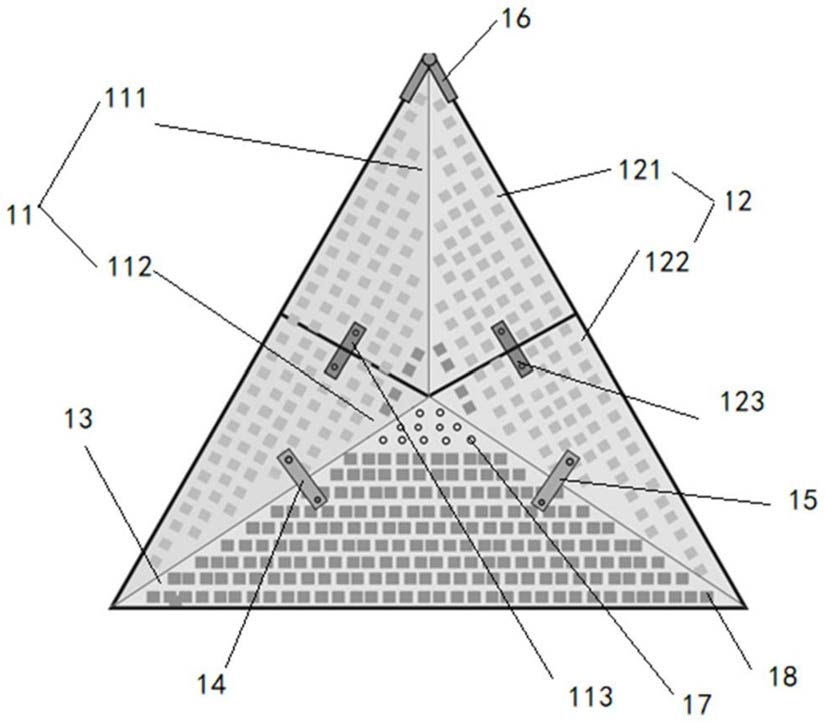

1.一种用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,其包括角反射器和底座调节装置;所述底座调节装置与所述角反射器进行连接;所述角反射器为具有折叠式合叶装置,观测完成后通过各合叶装置将整个角反射器折叠成一个三角形的平面;所述角反射器包括第一板、第二板和第三板;各平板两两相互垂直以形成三棱锥结构且各平板均为反光板,展开时第一板和第二板的顶端通过卡扣进行固定;所述卡扣为可拆卸式橡胶三棱锥体装置,用于打开时对角反射器的顶端进行固定,防止分叉。

2.如权利要求1所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,所述第一板和第二板为所述角反射器上部左右两侧的平板,其中各个板均作为反射表面,第一板包括第一板第一部分和第一板第二部分,第一板第一部分和第一板第二部分为对称结构,在第一板第一部分和第一板第二部分之间设置第一合页装置;第二板包括第二板第一部分和第二板第二部分,第二板第一部分和第二板第二部分为对称结构,在第二板第一部分和第二板第二部分之间设置第二合页装置;

第一合页装置包括第一部分和第二部分,第一合页装置第一部分和第一合页装置第二部分之间转动连接,第一合页装置第一部分与第一板第一部分连接,第一合页装置第二部分与第一板第二部分连接,第一合页装置设置在所述第一板的外侧壁;

第二合页装置包括第一部分和第二部分,第二合页装置第一部分和第二合页装置第二部分之间转动连接,第二合页装置第一部分与第二板第一部分连接,第二合页装置第二部分与第二板第二部分连接,第二合页装置设置在所述第一板的外侧壁;

所述第一板和第三板之间有第三合页装置,所述第二板和第三板之间有第四合页装置;

第三合页装置包括第一部分和第二部分,第一板的第二部分与第三板通过第三合页装置连接,第三合页装置第一部分与第一板第二部分连接,第三合页装置第二部分与第三板连接,第三合页装置第一部分与第三合页装置第二部分转动连接,第三合页装置第一部分位于第一板的内侧壁;

第四合页装置包括第一部分和第二部分,第二板的第二部分与第三板通过第四合页装置连接,第四合页装置第一部分与第二板第二部分连接,第四合页装置第二部分与第三板连接,第四合页装置第一部分与第四合页装置第二部分转动连接,第四合页装置第一部分位于第二板的内侧壁。

3.如权利要求2所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,所述第一板、第二板和第三板均为三层结构,其包括背板、镀银层和镀金矩阵网格层;所述第一板、第二板和第三板的背板均为薄层碳纤维板;所述背板的均设置银镀层,在所述镀银层上设置有镀金矩阵网格层。

4.如权利要求3所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,在第三板后端与第一板和第二板的连接处,设置有排水孔。

5.如权利要求4所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,所述镀金矩阵网格为正方形网格,所述薄层碳纤维板的厚度为0.6mm,所述镀金矩阵网格层中正方形网格的直径2mm,各正方形之间的间距2mm。

6.如权利要求5所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,所述各反光板的边部安装有不反射橡胶条,用于实现与周围地物的明确分割。

7.如权利要求6所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,所述底座调节装置包括经向角度调节装置、纬向角度调节装置、俯仰角度调节装置和三脚架,所述三脚架的上部设置经向角度调节装置、纬向角度调节装置和俯仰角度调节装置;经向角度调节装置与纬向角度调节装置固接,纬向角度调节装置与俯仰角度调节装置固接,俯仰角度调节装置与三脚架连接,角反射器固定于所述经向角度调节装置中的经向角度调节轴上部。

8.如权利要求7所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,经向角度调节装置包括经向角度调节轴、经向角度调节手柄、经向角度调节套筒、套筒内置挡板、经向角度调节固定螺丝。经向角度调节套筒内部设置有套筒内置挡板,所述套筒内置挡板在套筒内成对布置,所述经向角度调节轴从套筒内穿过且经向角度调节轴位于两组挡板之间的轴段的直径大于经向角度调节轴其他部分的直径;经向角度调节套筒设置有螺丝孔,经向角度调节固定螺丝安装至该螺丝孔内,经向角度调节手柄与经向角度调节轴连接,经向角度调节轴通过角度调节手柄的旋转在经向角度调节套筒内进行任意角度的转动,调节完成后,通过经向角度调节固定螺丝进行固定。

9.如权利要求8所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,经向角度调节装置还包括经向角度调节刻度盘以及经向角度调节指针;经向角度调节指针与经向角度调节轴连接,经向角度调节刻度盘固定在套筒上。

10.如权利要求9所述的用于合成孔径雷达干涉测量定标的人工角反射器,其特征在于,纬向角度调节套筒通过焊接的方式与俯仰角调节装置相连接,其外部可以进行0-360度的角度调节;经向角度调节套筒通过焊接的方式与纬线角度调节装置相连接,其外部可以进行0-360度的角度调节;俯仰角调节装置,其角度的调节是通过调整纬向角度调节套筒与三脚架之间的夹角来确定,其角度的调节范围为0-180度。
