专利号: 2019102373860
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

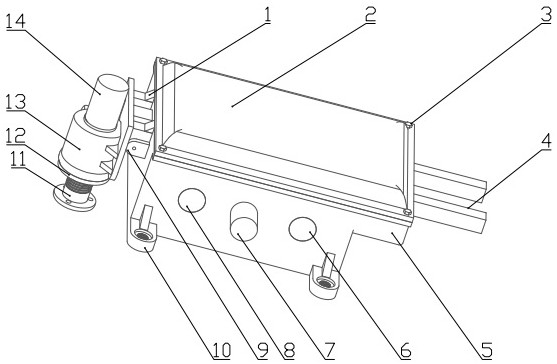

1.一种矿用立风井防爆盖锁紧装置,其特征在于:包括锁紧套筒、承力盖、防尘盖、传动箱体、加固块、导向板、滚动体、盖板、传动花键、辅助花键、压缩弹簧、套筒轴下座、套筒轴上座、换向锥齿轮轴下座、换向锥齿轮轴上座、啮合体、固定板、锁紧组件和传动组件,所述锁紧套筒设有三块加强肋板,上口下口均开有三角形螺纹,所述承力盖下方设有三块加强肋板,外侧设有三角形螺纹,内侧设有梯形螺纹,位于所述锁紧套筒下方,与其螺纹连接,所述防尘盖位于所述锁紧套筒上方,与其通过螺纹连接,所述传动箱体开有四个轴承孔,四个齿条孔,一个蜗杆通孔,所述加固块共两个,均为三棱柱形状,分别位于所述传动箱体前方两个齿条孔上部,所述导向板分两组,共四块,均开有轴承孔,对称分布于所述传动箱体前部两齿条孔两侧,所述滚动体为圆柱形,共两个,分别位于所述导向板的轴承孔中,所述盖板位于所述传动箱体上方,与其通过螺栓连接,所述套筒轴下座固定在所述传动箱体内,与蜗杆通孔同轴心,所述套筒轴上座位于所述套筒轴下座上侧,通过螺栓连接,所述换向锥齿轮轴下座固定在所述传动箱体内部中间位置,所述换向锥齿轮轴上座位于所述换向锥齿轮轴下座上方,通过螺栓连接,所述啮合体为长方体,所述固定板共四块,分别固定在所述传动箱体底部四角处。

2.根据权利要求1所述的一种矿用立风井防爆盖锁紧装置,其特征在于:所述传动组件位于所述传动箱体内部,其包括输入齿轮轴、输入齿轮、传动锥齿轮轴、传动齿轮、换向锥齿轮轴、换向齿轮、套筒齿轮、套筒轴、降速轴、降速齿轮、进给齿轮、齿条,所述输入齿轮轴位于所述传动箱体中间位置轴承孔中,所述输入齿轮位于所述输入齿轮轴上,通过键连接,所述传动锥齿轮轴位于所述传动箱体前侧轴承孔中,所述传动齿轮位于所述传动锥齿轮轴上,通过键连接,其与所述输入齿轮配合,所述换向锥齿轮轴位于所述换向锥齿轮轴下座和所述换向锥齿轮轴上座中,与所述传动锥齿轮轴配合,所述换向齿轮与所述换向锥齿轮轴配合,所述套筒轴与所述套筒轴下座、所述套筒轴上座、所述换向锥齿轮轴下座和所述换向锥齿轮轴上座配合,其内有固定长度的花键键槽,所述套筒齿轮与所述套筒轴配合,与换向齿轮啮合传动,所述降速轴位于所述传动箱体后侧轴承孔中,所述降速齿轮位于所述降速轴上,与所述输入齿轮轴齿轮啮合传动,所述进给齿轮成对使用,均位于所述降速轴上,所述齿条成对使用,位于所述传动箱体齿条孔中,固定在所述锁紧套筒上,与所述进给齿轮啮合传动。

3.根据权利要求1和权利要求2任意一项所述的一种矿用立风井防爆盖锁紧装置,其特征在于:所述传动花键成对使用,与所述套筒轴内花键槽配合,其上有传动凸起和弹簧槽,所述辅助花键成对使用,与所述套筒轴内花键槽配合,其上有弹簧槽,所述压缩弹簧位于所述传动花键和所述辅助花键的弹簧槽内。

4.根据权利要求1所述的一种矿用立风井防爆盖锁紧装置,其特征在于:所述锁紧组件包括锁紧体、锁紧轴承、锁紧蜗轮、锁紧蜗杆,均位于所述锁紧套筒中,所述锁紧体设有梯形螺纹,底部圆盘开有三个通孔,所述锁紧蜗轮内侧设有梯形螺纹,与所述锁紧体螺纹配合,所述锁紧轴承成对使用,分别位于所述锁紧蜗轮上侧和下侧,所述锁紧蜗杆一端与所述锁紧蜗轮配合,另一端位于成对使用的所述传动花键和所述辅助花键内,其上设有方形通孔,与所述啮合体配合。
