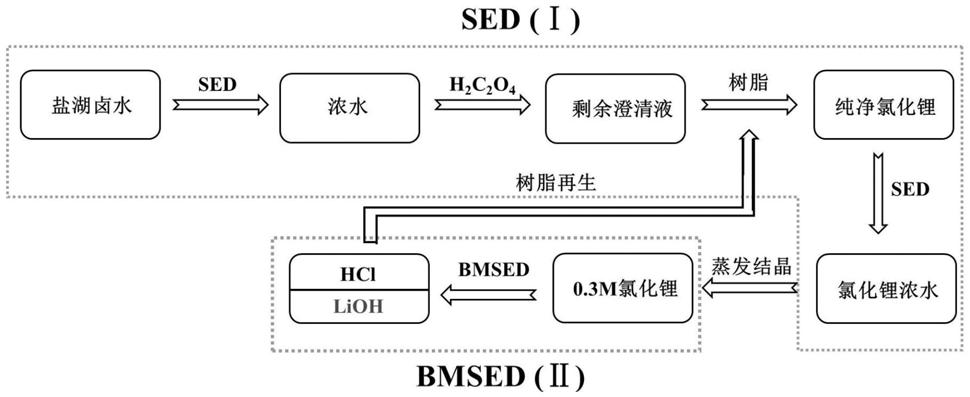

1.一种集成选择性电渗析和选择性双极膜电渗析处理盐湖卤水制备氢氧化锂的方法，所述盐湖卤水中镁离子浓度为50000-80000mg/L，钙离子浓度为5000-9000mg/L，锂离子浓度为200-500mg/L，所述方法包括如下步骤：

1)将盐湖卤水中通入到单价选择性电渗析装置中初步降低镁钙离子含量；

2)将步骤1)得到的卤水加入草酸进一步降低钙镁离子含量；

3)将步骤2)得到的母液通过弱酸型阳离子螯合树脂处理，深度降低卤水中钙镁离子含量；

4)将步骤3)得到的卤水通入到单价选择性电渗析装置中浓缩锂含量，同时进一步降低钙镁离子含量；

5)将步骤4)得到含锂卤水进行蒸发得到氯化锂固体；

6)将步骤5)得到的氯化锂固体配制成氯化锂水溶液，加入到单价选择性双极膜电渗析装置中，制取氢氧化锂和盐酸溶液。

2.如权利要求1所述的方法，其特征在于：所述方法还包括以下步骤：

7)将步骤6)得到的盐酸溶液用于步骤3)使用的弱酸型阳离子螯合树脂的再生和/或单价选择性电渗析装置中的单价选择性膜的清洗。

3.如权利要求1或2所述的方法，其特征在于：步骤1)中，所述的单价选择性电渗析装置在恒流条件下对盐湖卤水进行处理。

4.如权利要求3所述的方法，其特征在于：步骤1)中所述的单价选择性电渗析装置为两隔室选择性电渗析装置，所述膜堆由若干个单元电渗析池串联组成，每个单元电渗析池从阳极到阴极的组装顺序为单价选择性阳离子交换膜、单价选择性阴离子交换膜、单价选择性阳离子交换膜，并且相邻两张膜之间由一张隔板隔开；其中单价选择性阳离子交换膜为CIMS或CSO，单价选择性阴离子交换膜为ACS或ASV型单价选择性阴离子交换膜。

5.如权利要求1或2所述的方法，其特征在于：步骤3)中，所述的弱酸型阳离子螯合树脂是CH-93阳离子交换树脂或732阳离子交换树脂。

6.如权利要求1或2所述的方法，其特征在于：步骤4)中，所述的单价选择性电渗析装置在恒压条件下对经过步骤3)处理的卤水进行处理。

7.如权利要求6所述的方法，其特征在于：步骤4)中所述的单价选择性电渗析装置为两隔室选择性电渗析装置，所述膜堆由若干个单元电渗析池串联组成，每个单元电渗析池从阳极到阴极的组装顺序为单价选择性阳离子交换膜、单价选择性阴离子交换膜、单价选择性阳离子交换膜，并且相邻两张膜之间由一张隔板隔开；其中单价选择性阳离子交换膜为CIMS或CSO，单价选择性阴离子交换膜为ACS或ASV型单价选择性阴离子交换膜。

8.如权利要求1或2所述的方法，其特征在于：步骤6)中，所述的单价选择性双极膜电渗析装置的操作在恒电流条件下进行。

9.如权利要求1或2所述的方法，其特征在于：步骤6)中，所述的单价选择性双极膜电渗析装置的膜堆两侧为极液室，所述的膜堆由若干个单元双极膜电渗析池串联组成，所述单元双极膜电渗析池从阳极到阴极的组装顺序为双极膜、单价选择性阴离子交换膜、单价选择性阳离子交换膜、双极膜，并且相邻两张膜之间由一张隔板隔开；其中单价选择性阳离子交换膜为CIMS或CSO，单价选择性阴离子交换膜为ACS或ASV型单价选择性阴离子交换膜，双极膜为FBM。

10.如权利要求1或2所述的方法，其特征在于：步骤6)得到的氢氧化锂的纯度在99％以上。
