专利号: 2019102384210
申请人: 湖北汽车工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

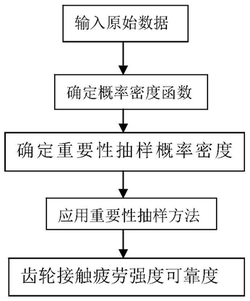

1.齿轮可靠性设计的重要性抽样方法,包括如下步骤:(1)应用可靠性计算的重要性抽样方法求出齿轮接触疲劳强度可靠度齿轮接触应力的公式如下:

式中,T1为小齿轮传递的转矩,d1为小齿轮分度圆直径,u是齿数比,b是齿宽,ZE是弹性系数,ZH是节点区域系数,Zε是重合度系数,K是载荷系数;

考虑随机因素的影响,T1,d1,K,b,ZE,ZH,Zε被看着正态随机变量;

极限状态方程为:

式中:xA代表多个正态随机变量,[σH]代表许用接触应力;

概率密度函数为:

其中, E()是求均值的符号,C是协方差矩阵;

失效概率为:.

其中,I(g(xi)≤0)=1是指示函数,如果xi在失效领域为0;ψ(xi)是重要性抽样概率密度函数;

重要性抽样概率密度函数为:

通过上述计算,从而得到获得收敛的计算结果,得到齿轮接触疲劳强度的失效概率;

(2)应用可靠性计算的重要性抽样方法求出齿轮弯曲疲劳强度可靠度齿轮弯曲应力的公式为:其中,m为模数,YFa为齿形系数,YSa为齿根应力修正系数,Yε为重合度系数;

考虑随机因素的影响,T1,d1,K,b,YFa,YSa,Yε,m被看着正态随机变量;

极限状态方程为:

式中:xB代表多个正态随机变量,[σF]代表许用弯曲应力;

概率密度函数为:

其中, E()是求均值的符号,C1是协方差矩阵;

式中,X1代表正态随机变量,μ11代表正态随机变量的均值;

失效概率为:

其中I(g1(xi)≤0)=1是指示函数,如果xi在失效领域为0;ψ(xi)是重要性抽样概率密度函数;

重要性抽样概率密度函数为:

通过上述计算,从而得到获得收敛的计算结果,得到齿轮弯曲疲劳强度的失效概率。
