专利号: 2019102440653
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

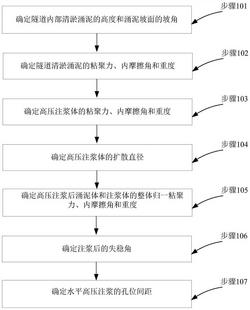

1.一种隧道涌泥清淤水平高压注浆孔位间距预测方法,其特征在于,包括:步骤101,确定隧道内部清淤涌泥的高度H和涌泥坡面的坡角α;

将涌泥顶面的高程减去底面的高程,得到涌泥的高度H;利用下式计算出坡角α:α=arctan(H/L)                  (1)其中,L表示涌泥坡面的水平距离;

步骤102,确定隧道清淤涌泥的粘聚力cs、内摩擦角 和重度γs;

通过直剪仪对在涌泥体内获取的若干个原状样进行直剪试验,测得涌泥的粘聚力cs和内摩擦角 对试验的原状样进行称重,得到原状样的质量,除以体积,计算得到涌泥的重度γs;

步骤103,确定高压注浆体的粘聚力cc、内摩擦角 和重度γc;

通过直剪仪对先前施工的其它高压注浆工程或在本工程中的单根注浆进行直剪试验,测得高压注浆体的粘聚力cc和内摩擦角 对试验的高压注浆体进行称重,得到高压注浆体的质量,除以体积,计算得到高压注浆体的重度γc;

步骤104,确定高压注浆体的扩散直径d;

利用先前施工的其它高压注浆工程或在本工程中进行单根注浆试验,对注浆体周边涌泥局部清除,确定在当前注浆条件下,水泥浆的扩散直径d;

步骤105,确定高压注浆后涌泥体和注浆体的整体归一粘聚力c、内摩擦角 和重度γ,表示如下:其中,m为注浆体孔位布设形状系数;s为注浆孔位间距;βc为注浆后粘聚力调整系数;

为注浆后内摩擦角调整系数;βγ为注浆后重度调整系数;

步骤106,确定注浆后的失稳角 如下:步骤107,确定水平高压注浆的孔位间距s有如下表达式:

通过联立公式(2)~(6),并求解方程组,得到孔位间距s。
