专利号: 201910244150X
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

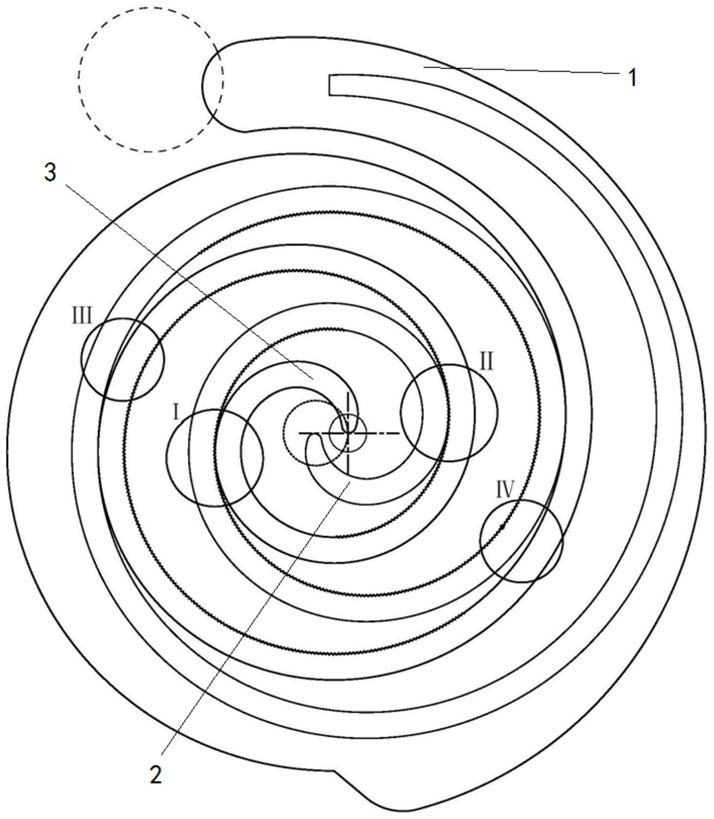

1.一种具有径向间隙密封结构的涡旋压缩机,其特征在于,包括壳体(1),所述壳体(1)内配设有相互啮合呈涡旋状的动涡盘(2)和静涡盘(3),所述静涡盘(3)与壳体(1)固接,所述动涡盘(2)能够绕着静涡盘(3)的基圆中心进行平动;所述动涡盘(2)和静涡盘(3)的内侧壁上均开有成矩形的密封齿(4),所述密封齿(4)的齿间距是其齿高的4倍。

2.根据权利要求1所述的一种具有径向间隙密封结构的涡旋压缩机,其特征在于,所述密封齿(4)的齿高与泄漏间隙之比不小于10。

3.根据权利要求1所述的一种具有径向间隙密封结构的涡旋压缩机,其特征在于,以渐开线中心起始位置为0度角,以排气开始时外啮合点渐开线展角为θ度;所述动涡盘(2)和静涡盘(3)的密封齿(4)开在排气开始时涡圈中心渐开线展角θ后150°±30°与θ前200°±20°之间。

4.根据权利要求3所述的一种具有径向间隙密封结构的涡旋压缩机,其特征在于,以渐开线中心起始位置为0度角,开在动涡盘(2)和静涡盘(3)的θ-200°±20°~θ间的密封齿(4)为内侧密封齿,所述内侧密封齿的齿高为动涡盘(2)厚度的1/8~1/10。

5.根据权利要求3所述的一种具有径向间隙密封结构的涡旋压缩机,其特征在于,以渐开线中心起始位置为0度角,开在动涡盘(2)和静涡盘(3)的θ~θ+150°±30°间的密封齿(4)为外侧密封齿,所述外侧密封齿的齿高为动涡盘(2)厚度的1/4~1/5。
