专利号: 2019102455216
申请人: 赵澄
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

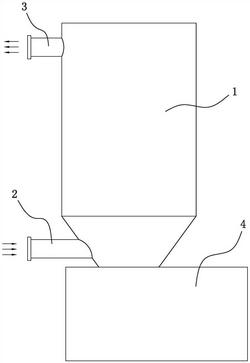

1.一种用于厂房的除尘设备,包括箱体(1)、设于箱体(1)内用于过滤灰尘的若干过滤组件(5)及设于箱体(1)上的进风管(2)和出风管(3),进风管(2)内设有进气风扇(201),出风管(3)内设有排气风扇(301),箱体(1)下部呈由上至下开口逐渐缩小的锥形,箱体(1)底部设有排尘口(101),其特征在于:

所述箱体(1)内设有进风导流板(102)和落尘导流板(103),所述进风管(2)的内管口朝向进风导流板(102)设置且进风导流板(102)的上部往进风管(2)方向倾斜,进风导流板(102)与设有进风管(2)一侧的箱体(1)之间形成一进风通道(108),所述落尘导流板(103)倾斜设于过滤组件(5)的下方且落尘导流板(103)的下边缘与进风导流板(102)的上边缘连接;所述箱体(1)的下方设有一水槽(4),水槽(4)内装有水,所述排尘口(101)伸于水槽(4)内的水中,所述进风通道(108)的下口朝向水槽(4)内的水面;

所述箱体(1)内横向设有隔板(6),所述隔板(6)将箱体(1)内部腔体分隔成上腔体(601)和下腔体(602),出风管(3)与上腔体(601)连通,进风管(2)与下腔体(602)连通;

每个过滤组件(5)包括一柱状的铁笼框架(501)、一布袋(502)、一气囊箱(503)、一气囊(504)、一抽风机(9)、一进气控制器(7)和一排气控制器(8),所述铁笼框架(501)及布袋(502)位于下腔体(602)内,所述气囊箱(503)、气囊(504)、抽风机(9)、进气控制器(7)及排气控制器(8)均位于上腔体(601)内;

所述铁笼框架(501)的顶部设有顶板(505),底部设有底板(506),顶板(505)与隔板(6)固定,顶板(505)上开设有气压连通孔(507)、除灰充气孔(508)和净气排气孔(509),所述布袋(502)套设在铁笼框架(501)外侧;

所述气囊(504)设于气囊箱(503)内,气囊(504)上设有高压充气孔c(510)、高压排气孔c(511)和高压排气孔d(512);

所述进气控制器(7)包括第一壳体(701)、第一活塞(702)和第一弹簧(703),所述第一壳体(701)呈管状,竖直固定在顶板(505)上部,第一壳体(701)下端端口与气压连通孔(507)连通,上端密封,第一壳体(701)的侧壁上由上至下依次开设有第一活塞驱动孔(705)、高压充气孔b(707)、高压排气孔b(709),还设有与高压充气孔b(707)位于同一高度的高压充气孔a(706)及与高压排气孔b(709)位于同一高度的高压排气孔a(708);所述第一活塞驱动孔(705)通过气管与气囊(504)上的高压排气孔d(512)连通,所述高压充气孔b(707)通过气管与气囊(504)上的高压充气孔c(510)连通,所述高压排气孔b(709)通过气管与气囊(504)上的高压排气孔c(511)连通,所述高压充气孔a(706)通过气管与外部高压气源连通,所述高压排气孔a(708)通过气管与顶板(505)上的除灰充气孔(508)连通;所述第一活塞(702)设于第一壳体(701)内并与第一壳体(701)内壁滑动密封配合,所述第一弹簧(703)设于第一壳体(701)内,第一弹簧(703)一端连接第一活塞(702),另一端连接顶板(505),第一活塞(702)上径向开设有第一连通孔(704);当第一活塞(702)位于第一壳体(701)内腔上部,第一连通孔(704)连通高压充气孔a(706)与高压充气孔b(707),第一活塞(702)切断高压排气孔a(708)与高压排气孔b(709),同时,封堵第一活塞驱动孔(705);当第一活塞(702)下移压缩第一弹簧(703),第一连通孔(704)连通高压排气孔a(708)与高压排气孔b(709),第一活塞(702)切断高压充气孔a(706)与高压充气孔b(707),同时,第一活塞驱动孔(705)与位于第一活塞(702)上方的第一壳体(701)内腔连通;

所述排气控制器(8)包括第二壳体(801)、第二活塞(802)和第二弹簧(803),所述第二壳体(801)呈管状,第二壳体(801)一端设有第二活塞驱动孔(805),另一端设有气压平衡孔(808),所述第二活塞驱动孔(805)通过气管与第一壳体(701)上的高压排气孔a(708)连通,所述第二壳体(801)的侧壁上开设有净气抽气孔a(806)和净气抽气孔b(807),所述净气抽气孔a(806)通过气管与顶板(505)上的净气排气孔(509),所述净气抽气孔b(807)通过气管与抽风机(9)的进风口连接;所述第二活塞(802)设于第二壳体(801)内并与第二壳体(801)内壁滑动密封配合,所述第二弹簧(803)设于第二壳体(801)内,第二弹簧(803)一端连接第二活塞(802),另一端连接第二壳体(801)内设有气压平衡孔(808)一端的内底面,所述第二活塞(802)上径向开设有第二连通孔(804),当第二活塞(802)位于第二壳体(801)内设有第二活塞驱动孔(805)的一端时,第二连通孔(804)连通净气抽气孔a(806)与净气抽气孔b(807),当第二活塞(802)往第二壳体(801)设有气压平衡孔(808)的一端移动,压缩第二弹簧(803)时,第二连通孔(804)切断净气抽气孔a(806)与净气抽气孔b(807)。

2.根据权利要求1所述的一种用于厂房的除尘设备,其特征在于:所述箱体(1)内设有一横挡板(107)、一出风导流板(106)、若干上竖挡板(104)及若干下竖挡板(105),所述横挡板(107)横向设于落尘导流板(103)下方,横挡板(107)的一侧边缘与进风导流板(102)的下边缘连接,另一侧边缘通过出风导流板(106)与落尘导流板(103)的上边缘连接,出风导流板(106)与远离进风管(2)一侧的箱体(1)之间形成一出风通道(109);

所述上竖挡板(104)和下竖挡板(105)均竖向设于横挡板(107)下方,上竖挡板(104)均位于同一高度,下竖挡板(105)均位于同一高度,上竖挡板(104)与下竖挡板(105)交替间隔设置,上竖挡板(104)的顶部与横挡板(107)的底面连接,底部与水槽(4)内的水面之间留有通风间隙,下竖挡板(105)的顶部高于上竖挡板(104)的底部,底部伸于水槽(4)内的水中。

3.根据权利要求1所述的一种用于厂房的除尘设备,其特征在于:所述铁笼框架(501)内设有一分流管(513),所述分流管(513)立设在顶板(505)底面,分流管(513)的上端端口与顶板(505)上的除灰充气孔(508)连通,下端密封,分流管(513)侧壁上开设有若干朝向布袋(502)内壁的排气孔(514)。
