1.一种耐高温超细活性碳酸钙的制备方法，其特征在于，包括以下步骤：

S1、制备超细碳酸钙浆液，所述超细碳酸钙浆液是由以下的方案制备得到的：采用水磨物理方法获得亚微米碳酸钙浆料或碳化法获得轻质碳酸钙熟浆或碳化法获得纳米碳酸钙熟浆作为超细碳酸钙浆液；

S2、将S1制备得到的超细碳酸钙浆液加入分散剂，陈化24‑144h，得到陈化浆；所述分散剂为丙烯酸，六偏磷酸钠，柠檬酸，硅烷偶联剂，十二烷基硫酸钠，乙二胺四乙酸，十六烷基三甲基溴化铵，聚乙烯吡咯烷酮，聚乙烯醇，乙二醇乙醚，N,N‑二甲基乙醇胺，聚乙二醇，乙醇胺的一种或多种，分散剂的用量为碳酸钙干基质量的0.5‑5％；

S3、向S2制备得到的陈化浆中加入表面处理剂，利用微波的功率为100‑1000W和高压的压力为0.1‑1.5MPa进行辅助催化反应，表面处理结束后，浆料经压滤脱水，干燥，粉碎即得到产品；

所述的表面处理剂为表面亲水处理的脂肪酸，表面处理剂的用量为碳酸钙干基质量的

3‑5％；

所述的表面亲水处理的脂肪酸是由以下方法制备得到的：利用乳化剂在脂肪酸表面接枝，接枝反应温度为60‑110℃，接枝反应时间为30min，再加入80‑100℃的热水，1000‑

10000r/min转速下搅拌乳化5‑30min；所述乳化剂的添加量为脂肪酸质量的3‑15％；

所述乳化剂为烷基酚聚氧乙烯醚、脂肪醇聚氧乙烯醚、失水山梨醇脂肪酸脂聚氧乙烯醚、壬基酚聚氧乙烯醚、脂肪酸聚氧乙烯酯、辛基苯酚聚氧乙烯醚、山梨醇酐单硬脂酸酯中的一种或者多种。

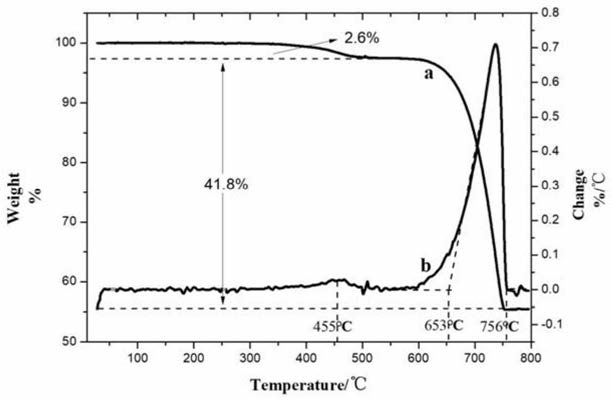

2.根据权利要求1所述的耐高温超细活性碳酸钙的制备方法，其特征在于，步骤S3中，所述表面处理的条件是：反应处理的温度为80‑130℃，搅拌活化处理时间为0.5‑2h。
