专利号: 2019102505751
申请人: 烟台三新新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

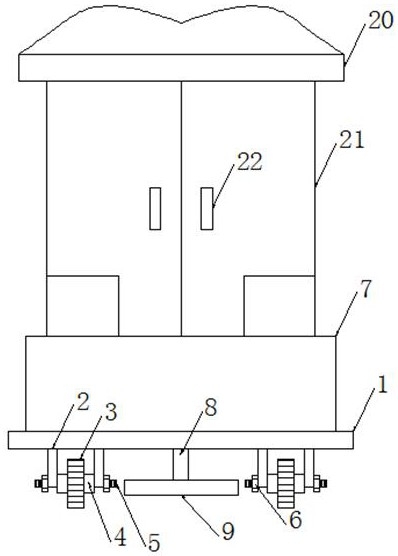

1.一种云计算机用机柜装置,包括底座(1),其特征在于,所述底座(1)下端固定安装有若干支撑杆(2),若干支撑杆(2)两两分为一组分布在底座(1)下端面的四个拐角处,两个所述支撑杆(2)之间设有车轮(3),四个所述车轮(3)中部固定安装有转轴(4),所述转轴(4)两端中心位置均固定连接有螺纹杆(5),所述支撑杆(2)下端均开设有小孔,小孔的内径等于螺纹杆(5)的外径,所述螺纹杆(5)分别穿过对应的小孔,所述螺纹杆(5)两端均设有螺帽(6),所述螺纹杆(5)与对应的螺帽(6)螺纹连接,所述底座(1)上端固定安装有升降腔(7),所述升降腔(7)下端设有丝杆(8),所述丝杆(8)下端设有支撑板(9),所述升降腔(7)底板上固定安装有蜗轮机外壳(10),所述蜗轮机外壳(10)所在的面板上端固定安装有电机外壳(11),所述丝杆(8)下端固定安装有转动件(12),所述支撑板(9)上端中心位置开设有转动件槽(13),所述转动件(12)与转动件槽(13)相适配设计,所述转动件(12)在转动件槽(13)内转动连接,所述电机外壳(11)内部底板上固定安装有基板(14),所述基板(14)上端固定安装有电机(15)和减速机(16),所述电机(15)输出端与减速机(16)输入端之间通过驱动轴(17)连接,所述减速机(16)输出端连接有主动轴(18);

所述蜗轮机外壳(10)内部固定安装有蜗轮(19),所述蜗轮(19)输入端与主动轴(18)一端连接,所述蜗轮(19)输出端连接有丝杆(8),所述升降腔(7)上端固定安装有机柜(20),所述机柜(20)一侧设有两个柜门(21),两个所述柜门(21)一侧固定安装有把手(22),两个所述柜门(21)接触的缺口(23)为相互吻合的L型设计,两个所述缺口(23)处均设有密封磁垫(24),其中一个所述把手(22)对应的柜门(21)一侧设有接触件(25),其中一个所述柜门(21)一侧开设有移动槽(26),所述移动槽(26)内设有移动块(28),所述移动块(28)一端固定连接有定位块(27),所述接触件(25)一侧固定连接有指环(29),其中一个所述柜门(21)内固定安装有定滑轮(30),所述定滑轮(30)所在的侧边上固定安装有两个并列的弹簧块(31),两个所述弹簧块(31)之间通过弹簧(32)固定连接,其中一个所述弹簧块(31)一端中心位置固定连接有连接线(33),所述连接线(33)一端穿过另一个所述弹簧块(31)、定滑轮(30)以及柜门(21)与接触件(25)一侧中心位置固定连接,另一个所述柜门(21)与移动槽(26)相对应的位置固定安装有插环,插环的内槽与定位块(27)形状相似,两个所述柜门(21)通过定位块(27)和插环固定连接;

所述机柜(20)一侧的四个边角处均固定安装有固定柱(35),四个所述固定柱(35)一侧设有转动柱槽(36),两个所述柜门(21)上下端面靠近侧边的位置均固定连接有转动柱(34),所述转动柱(34)的外径等于转动柱槽(36)的内径,两个所述柜门(21)通过转动柱(34)和相对应的转动柱槽(36)与机柜(20)转动连接,所述机柜(20)内部固定安装有三个分隔板(37),所述机柜(20)一侧固定安装有出风板(38),所述机柜(20)内部底板紧贴侧边的位置固定安装有插块(39),所述插块(39)上端面中部开设有插槽(40),所述机柜(20)两侧内壁靠近端面的位置固定安装有第一滑槽(41),所述第一滑槽(41)的两侧内壁均设有第二滑槽(42),所述出风板(38)一侧固定安装有集风罩(43),所述集风罩(43)输出端连接有排风管(44),两个所述第一滑槽(41)之间设有框架(45),所述框架(45)两侧中部均固定安装有第一滑块(46),所述第一滑块(46)的宽度等于第一滑槽(41)的槽宽,两个所述第一滑块(46)两侧中部均固定安装有第二滑块(47),两个所述第二滑块(47)的宽度等于对应的第二滑槽(42)的槽宽;

两个所述第一滑块(46)上端均固定安装有弹簧杆(48),所述弹簧杆(48)一端与对应的第一滑槽(41)槽顶固定连接;

所述框架(45)下端一侧中部固定安装有按压块(49),所述框架(45)下端固定连接有插件(50),所述插件(50)与插槽(40)相适配设计;

所述框架(45)一侧中心位置嵌入安装有防护罩(51),所述框架(45)一侧内壁中心位置固定安装有驱动马达(54);

所述驱动马达(54)输出端连接有驱动杆(52),所述驱动马达(54)相对应的框架(45)内壁固定安装有转动座(55);

所述驱动杆(52)一端与转动座(55)转动连接,所述驱动杆(52)外壁固定安装有扇叶(53)。
