专利号: 2019102541870
申请人: 温州兴南环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

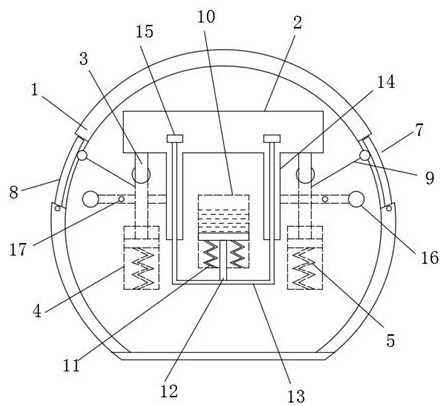

1.一种路面反光镜自动清洗机构,包括镜体(1),其特征在于,所述镜体(1)的后侧壁上设有雨水收集槽(2),所述镜体(1)的后侧壁上开设有两个插口,所述雨水收集槽(2)的下侧壁一体成型有插设在插口内的插杆(3),所述镜体(1)的内部固定两个位于插杆(3)下端的收纳槽(4),每个所述收纳槽(4)内均滑动有滑板,每个所述滑板的下侧壁与收纳槽(4)的下侧壁之间固定连接有第一伸缩弹簧(5),每个所述插杆(3)的下端均延伸至其中一个收纳槽(4)内与滑板的上侧壁固定连接,所述镜体(1)的外壁上开设有两个透光口(7),每个所述透光口(7)内均通过转轴转动连接有遮光板(8),每个所述遮光板(8)的内侧壁均与其中一个插杆(3)之间固定连接有拉绳(9),所述镜体(1)内设有喷水机构;

所述镜体(1)的前侧设有镜面,所述镜面的外侧设有通过导管(6)进行相互连通的出水柱(16),每个所述出水柱(16)朝向镜面的一侧均开设有出水口,所述喷水机构包括安装在镜体(1)内的透明管(10),所述透明管(10)内滑动有第一活塞,所述第一活塞的上侧壁与透明管(10)的内壁之间填充有低沸点蒸发液,所述第一活塞的下侧与透明管(10)的内壁固定连接有第二伸缩弹簧(11),所述第一活塞的下侧壁固定连接有贯穿透明管(10)下侧壁设置的连接杆(12),所述连接杆(12)位于透明管(10)外部的一端固定连接有U型杆(13),所述雨水收集槽(2)的下侧壁一体成型有两个出水管(14),所述U型杆(13)的两端分别贯穿其中一个出水管(14)的下侧壁延伸至雨水收集槽(2)的内部并固定连接有第二活塞(15),所述第二活塞(15)与出水管(14)的内径大小相匹配,每个所述出水管(14)均与其中一个出水柱(16)之间通过连通管进行连接,每个所述连通管上均安装有压力阀(17)。

2.根据权利要求1所述的一种路面反光镜自动清洗机构,其特征在于,每个所述转轴与透光口(7)的之间均固定连接有扭转弹簧。

3.根据权利要求1所述的一种路面反光镜自动清洗机构,其特征在于,所述出水管(14)与U型杆(13)的连接处安装有滑动密封圈。
