1.一种催化乙烷的多氯代物制备四氯乙烯的催化剂的制备方法，其特征在于，所述方法包括以下步骤：

（1）将活性炭在沸腾的蒸馏水中搅拌洗涤30 min后干燥备用；所述活性炭的粒径为60‑

80目，所述活性炭为煤质活性炭；

（2）将步骤（1）得到的活性炭按照溶液A和活性炭的重量比为10:1的用量加入85℃‑95℃的溶液A中分散均匀，在90℃下保持活性炭在溶液A中处于均匀分散状态1h，分离活性炭后蒸馏水洗涤干燥，溶液A为酸溶液或者氧化剂溶液；所述酸溶液为硝酸溶液，硝酸溶液的质量浓度为2.8%‑3.2%；所述氧化剂溶液为过 氧化氢溶液，过氧化氢溶液的质量浓度为

2.8%‑3.2%；溶液A的配制方法为：搅拌下加热蒸馏水至沸腾状态，缓慢加入稀硝酸或氧化剂，恒温搅拌10min；保持活性炭在溶液A中处于均匀分散状态的方法为保持搅拌处理。

2.根据权利要求1所述的方法，其特征在于，所述乙烷的多氯代物选自三氯乙烷、四氯乙烷、五氯乙烷、六氯乙烷中的一种或多种。

3.如权利要求1或2所述制备方法制备的催化剂在催化乙烷的多氯代物制备四氯乙烯中的应用，所述乙烷的多氯代物选自三氯乙烷、四氯乙烷、五氯乙烷、六氯乙烷中的一种或多种。

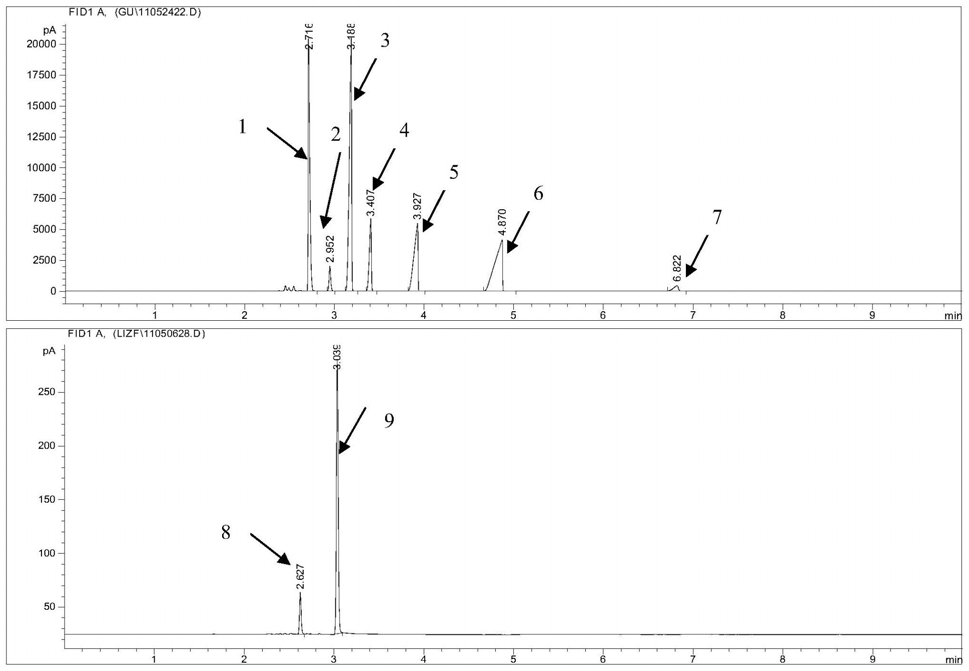

4.一种四氯乙烯的制备方法，其特征在于，所述方法包括以下步骤：用固定床气相脱氯方法，在惰性气体保护下，以如权利要求1或2所述制备方法制备的催化剂在80℃‑300℃下催化乙烷的多氯代物制备四氯乙烯，乙烷的多氯代物选自三氯乙烷、四氯乙烷、五氯乙烷、六氯乙烷中的一种或多种。

5.根据权利要求4所述的方法，其特征在于，所述惰性气体为氮气，氮气流速为70 ml/min，乙烷的多氯代物流量为4.8ml/h，载气流速1.0mL/min，催化反应温度为250℃。
