专利号: 2019102555337
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

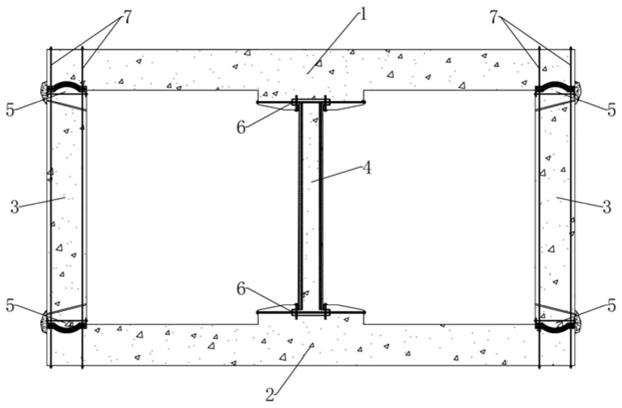

1.一种装配式地铁车站中柱及弧形橡胶支座自复位减震结构,包括由预制顶板(1)、预制底板(2)、预制侧墙(3)和预制中柱(4)构成的地铁车站空间,其特征在于:所述的预制侧墙(3)与预制顶板(1)、预制底板(2)连接处分别设有使整个结构由“刚接”变为“铰接”的弧形橡胶支座(5),以增加车站整体的柔性;预制侧墙(3)与预制顶板(1)连接处的弧形橡胶支座(5)弧形向上,预制侧墙(3)与预制底板(2)连接处的弧形橡胶支座(5)弧形向下;在预制侧墙(3)的左右两侧内分别设有穿过弧形橡胶支座(5)两边并连通预制顶板(1)和预制底板(2)的预应力钢筋(7),预应力钢筋(7)两端头用螺母锚固固定,所述的预制中柱(4)为“I”形结构,预制中柱(4)的两端头分别与预制顶板(1)和预制底板(2)中部通过榫卯结构(6)连接,所述榫卯结构(6)上设有与其匹配的橡胶垫层(11),并设有横向穿过预制中柱(4)的长锚固螺栓(13),橡胶垫层(11)上设有垂直穿过榫卯结构(6)和预制中柱(4)端部的橡胶垫层螺栓(12),通过橡胶垫层螺栓(12)与预制中柱(4)端部结合在一起,强化固定的同时利用橡胶垫层(11)减震;

所述弧形橡胶支座(5)包括橡胶垫层a(5-5)、弧形钢板a(5-4)、中部橡胶垫层(5-3)、弧形钢板b(5-2)、橡胶垫层b(5-1)和锚固螺栓(5-6);所述橡胶垫层a(5-5)位于弧形钢板a(5-

4)与地铁车站预制侧墙(3)之间,以减少弧形钢板a(5-4)与地铁车站预制侧墙(3)的间隙,增强其结合度;橡胶垫层b(5-1)位于弧形钢板b(5-2)与地铁车站预制底板(2)之间,以减少弧形钢板b(5-2)与地铁车站预制底板(2)的间隙,增强其结合度;在弧形钢板a(5-4)与弧形钢板b(5-2)之间有相匹配的中部橡胶垫层(5-3);当预制侧墙(3)发生横向位移时,在预应力钢筋(7)及其上覆土压力的作用下,使整体车站结构具有自复位的能力;

所述穿过弧形橡胶支座(5)两边并连通预制顶板(1)和预制底板(2)的预应力钢筋(7)为两排;

所述的预制侧墙(3)两端部为与弧形橡胶支座(5)弧向相吻合的弧形;

所述的预制中柱(4)外部设有钢筒(15),钢筒(15)的内壁上设有若干个能增强钢筒(15)和混凝土的连接的铆钉(14),使钢筒(15)和混凝土成为一个整体,增强预制中柱(4)强度;

所述预制侧墙(3)的上部开有倾斜向上的往上部弧形橡胶支座(5)内侧注防水混凝土(10)的注浆孔(9),预制侧墙(3)的下部开有倾斜向下的往下部弧形橡胶支座(5)内侧注防水混凝土(10)的注浆孔(9);

所述预制侧墙(3)与预制底板(2)连接处设有监测预制侧墙(3)与弧形橡胶支座(5)位移的位移监测装置(8)。
