专利号: 2019102561535
申请人: 冯金丽
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

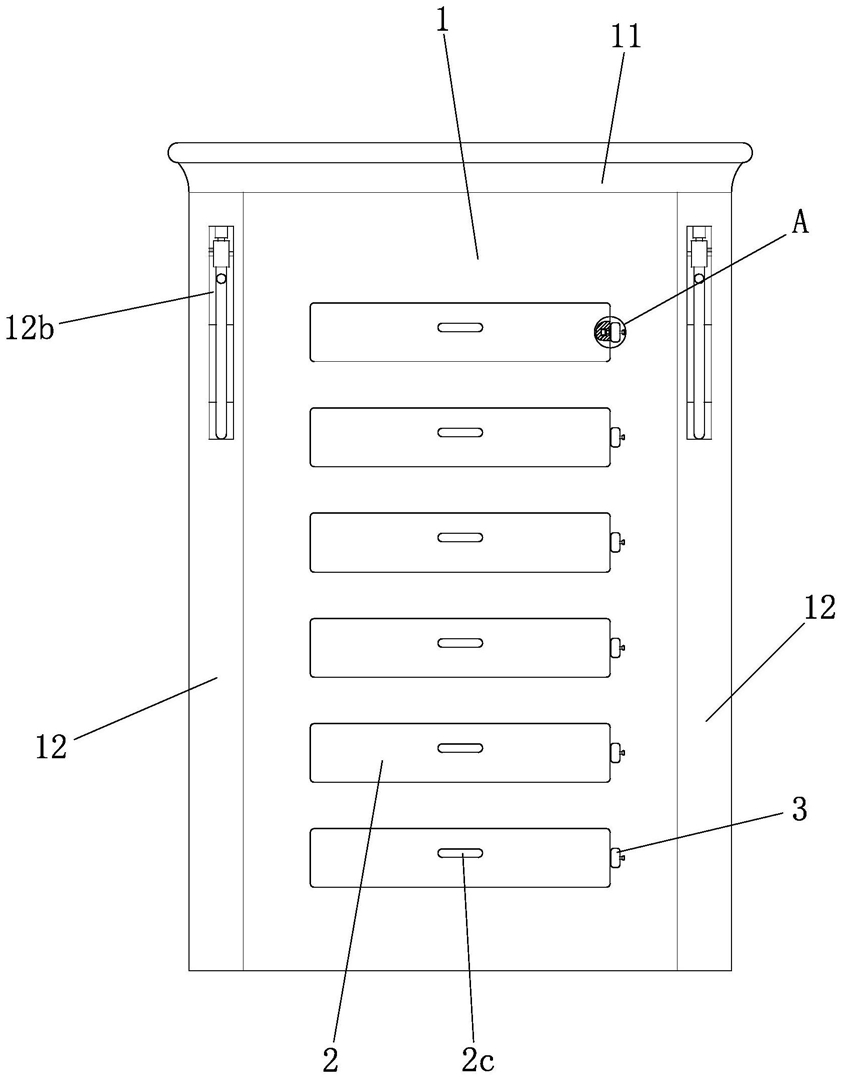

1.一种智能家居柜,其特征是,包括

呈矩形柱状的柜体及若干设置在柜体上的容置槽;

所述柜体上设有若干与容置槽一一对应的外盖结构,外盖结构包括盖板,盖板顶部通过横铰轴与柜体铰接,柜体具有正侧面、背侧面、左侧面、右侧面、顶侧面及底侧面,正侧面平行于背侧面,左侧面平行于右侧面,容置槽开口于柜体的正侧面;

在对应的容置槽与外盖结构中:盖板挡住容置槽槽口,外盖结构还包括盖板锁孔、固定在柜体正侧面的锁座及用于伸入盖板锁孔的蝶形锁螺钉,盖板锁孔与蝶形锁螺钉同轴布置,蝶形锁螺钉穿过锁座且与锁座螺纹配合,蝶形锁螺钉与盖板锁孔间距为1至5毫米;

所述柜体上设有两个平行布置的侧板,柜体处在两个侧板之间,一个侧板与左侧面固定,另一个侧板与右侧面固定,侧板底面与柜体底面齐平,还包括两个与侧板一一对应的保护机构,在对应的侧板与保护机构中:保护机构包括设置在侧板上且开口于侧板底部的下缸体槽、设置在下缸体槽内的启发缸体、设置在侧板上的上侧槽及设置在上侧槽内的随动机构,启发缸体内设有与启发缸体滑动密封配合的启发内活塞,启发内活塞滑动方向为上下方向,启发内活塞将启发缸体内部分隔成启发上腔及启发下腔,启发下腔与大气连通,启发上腔内设有启发弹簧,启发弹簧下端连接启发内活塞,启发弹簧上端连接启发缸体,启发弹簧处在压缩状态,启发内活塞上设有穿过启发下腔的启发活塞杆,启发活塞杆下端端面与柜体底面齐平,随动机构包括单向离合器、保护竖杆及随动缸体,单向离合器轴向垂直于侧板,单向离合器包括内座圈及外座圈,内座圈与柜体固定,外座圈上套设有与外座圈固定的齿圈,保护竖杆上端连接齿圈,随动缸体内设有与随动缸体滑动密封配合的随动内活塞,随动内活塞滑动方向为上下方向,随动内活塞将随动缸体内部分隔成随动上腔及随动下腔,随动上腔与大气连通,随动下腔内设有随动弹簧,随动弹簧上端连接随动内活塞,随动弹簧下端连接随动缸体,随动内活塞上设有穿过随动上腔的随动活塞杆,随动活塞杆上设有与齿圈啮合的齿条,启发上腔通过气管连通至随动下腔,齿条、随动上腔、随动下腔、启发上腔及启发下腔由上至下依次布置,单向离合器处在齿条与上侧槽槽口之间,齿条处在背侧面与单向离合器之间,当齿条下移时,外座圈相对内座圈转动,保护竖杆上设有动触块,侧板上设有用于限位动触块的定触块,当动触块接触定触块时,定触块处在动触块上方且保护竖杆垂直于背侧面;启发缸体与正侧面间距为启发缸体与背板间距的10至30倍。

2.根据权利要求1所述的一种智能家居柜,其特征是,所述外盖结构还包括用于封住盖板与容置槽槽口之间间隙的充气密封圈、设置在盖板上的板槽、设置在板槽内的密封缸体、设置在板槽内的内板及封住板槽槽口的槽口板,在对应的容置槽与外盖结构中:充气密封圈设置在盖板上,充气密封圈处在盖板与正侧面之间,盖板锁孔设置在槽口板上,密封缸体内设有与密封缸体滑动密封配合的密封内活塞,密封内活塞活动方向平行于蝶形锁螺钉轴向,密封内活塞将密封缸体分隔成充气腔及与大气连通的空腔,密封内活塞上设有若干穿过空腔的密封活塞杆,密封活塞杆连接内板,充气腔通过充气管与充气密封圈连通,充气腔内设有充气弹簧,充气弹簧一端连接密封内活塞,充气弹簧另一端连接密封缸体,充气腔、空腔、内板、槽口板及蝶形锁螺钉沿蝶形锁螺钉轴向依次布置。

3.根据权利要求2所述的一种智能家居柜,其特征是,所述内板接触槽口板,槽口板邻近锁座的侧面与盖板邻近锁座的侧面处在同一竖直平面内。

4.根据权利要求1或2或3所述的一种智能家居柜,其特征是,所述盖板上设有拉手槽,拉手槽开口于盖板远离柜体的侧面。

5.根据权利要求1或2或3所述的一种智能家居柜,其特征是,所述蝶形锁螺钉包括螺杆与螺头,螺杆与锁座螺纹配合,螺杆处在盖板孔与螺头之间,盖板孔直径为螺杆外径的1-

1.2倍。

6.根据权利要求1所述的一种智能家居柜,其特征是,在对应的侧板与保护机构中:侧板上设有与下缸体槽连通的下边孔,下边孔内设有下堵板,下堵板上设有下板孔,启发缸体上设有与启发上腔连通的调位通孔,下板孔一端连通调位通孔,下板孔另一端连通下边孔,下边孔内设有与下板孔螺纹配合的下螺钉,下螺钉上设有封住调位通孔的密封垫,密封垫处在调位通孔内。

7.根据权利要求1所述的一种智能家居柜,其特征是,在对应的侧板与保护机构中;内座圈通过上螺钉与柜体固定,上侧槽内设有穿过内座圈的内轴,内座圈与内轴转动连接,侧板上设有与上侧槽连通的上边孔,上边孔内设有上堵板,上堵板上设有上板孔,上螺钉穿过上板孔,且上螺钉与上板孔螺纹配合,上螺钉压紧内座圈。
