1.一种负载型催化剂，其特征在于，包括载体和负载于所述载体上的活性组分，所述载体为羟基氧化铟，所述活性组分为贵金属。

2.根据权利要求1所述的负载型催化剂，其特征在于，所述贵金属为铂。

3.根据权利要求1所述的负载型催化剂，其特征在于，所述羟基氧化铟的粒径为1μm～2μm，所述贵金属的粒径为2nm～5nm。

4.根据权利要求1所述的负载型催化剂，其特征在于，所述活性组分与所述载体的质量比为(0.5～2):100。

5.一种负载型催化剂的制备方法，其特征在于，包括以下步骤：将含有贵金属离子的溶液与羟基氧化铟混合并加入还原剂进行还原反应，得到所述负载型催化剂。

6.根据权利要求5所述的制备方法，其特征在于，所述还原剂为硼氢化钠和氢氧化钠的混合溶液，其中硼氢化钠和氢氧化钠的浓度均为0.1mol/L～0.2mol/L，所述含有贵金属离子的溶液中贵金属离子的浓度为1mmol/L～5mmol/L，所述还原反应的时间为30min～

60min。

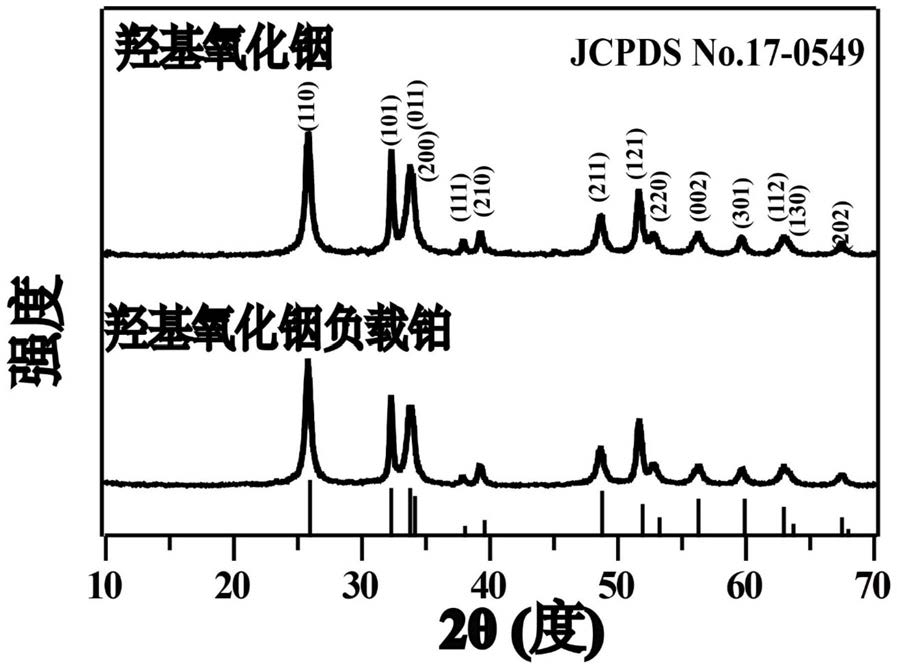

7.根据权利要求5或6所述的制备方法，其特征在于，所述羟基氧化铟的制备方法包括以下步骤：将铟盐水溶液、乙酸钠和分散剂混合进行水热反应，得到所述羟基氧化铟。

8.根据权利要求7所述的制备方法，其特征在于，所述乙酸钠中的钠离子与所述铟盐水溶液中的铟离子的摩尔比为(6～8):1。

9.根据权利要求7所述的制备方法，其特征在于，所述分散剂为甲醇、乙醇、正戊醇、乙二醇、乙酸乙酯、乙酸戊酯、丙酮和乙醚中的一种或几种，所述分散剂与所述铟盐水溶液中的水的体积比为(4～6):1。

10.根据权利要求7所述的制备方法，其特征在于，所述水热反应的温度为180℃～220℃，保温时间为24小时～48小时。
