专利号: 2019102584683
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

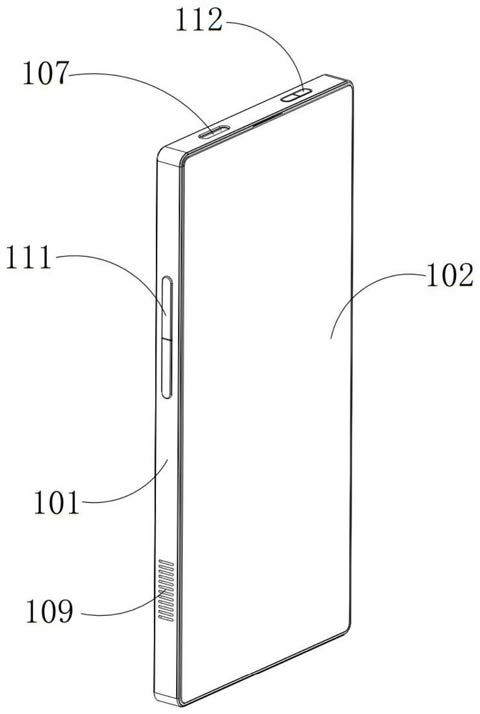

1.一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:其包括矩形边框,边框的正面设置有与其卡合式连接配合的玻璃盖板、背面设置有与其卡合式连接配合的背板,边框、玻璃盖板以及背板相互配合共同构成了外壳,外壳内设置有与边框相适配的矩形基板,基板与玻璃盖板之间构成了夹层区、基板与背板之间构成了安装区,夹层区设置有与玻璃盖板相匹配的全面柔性屏并且全面柔性屏可卷折设置,玻璃盖板上粘贴设置用于对全面柔性屏进行操控的触控感应器,安装区设置有与基板背面顶部位置固定连接的主板、与基板中部位置可拆卸连接的电池,基板的背面还设置有摄像模组并且摄像模组靠近边框的顶部布置,摄像模组用于进行前置摄像/后置摄像,摄像模组隐藏于全面柔性屏的背面,基板的顶部开设有与摄像模组前置镜头相适配的前置敞口、背板的顶部开设有与摄像模组后置镜头相适配的后置敞口,所述外壳的内部还设置有用于对全面柔性屏进行弯折收卷的卷折驱动机构,卷折驱动机构靠近边框底部布置;

基板的背面还设置有听筒并且听筒靠近边框的顶部布置,听筒与摄像模组沿平行于基板的长度方向左右对称布置,所述边框的顶部靠近玻璃盖板一侧开设有传导边缝,并且传导边缝与听筒的声音输出端相对应。

2.根据权利要求1所述的一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:所述边框的顶部设置有与电池电连接的充电插口,所述边框的底部设置有话筒,话筒设置有两个并且沿平行于边框的长度方向对称布置,所述基板的背面还设置有扩音器并且扩音器位于卷折驱动机构与电池之间,扩音器设置有两个并且沿基板的长度方向对称布置,所述边框的侧面开设有与扩音器声音输出端相对应的扩音孔。

3.根据权利要求2所述的一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:所述边框的其中一侧面设置有电源键、另一侧面设置有音量调节键、边框的顶部还设置有光距传感器。

4.根据权利要求1所述的一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:所述的摄像模组包括前置摄像头、前置闪光灯、后置摄像头、后置闪光灯,基板上开设有与前置闪光灯相匹配的前置补光敞口,背板上开设有与后置闪光灯相匹配的后置补光敞口。

5.根据权利要求1所述的一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:所述的卷折驱动机构包括与边框的内壁固定连接的安装架、转动设置于边框内壁上的弯折滚筒,安装架上固定安装有平行于边框长度方向布置的微型导杆,微型导杆设置有两个并且沿边框的长度方向对称布置,微型导杆上活动套设有用于对全面柔性屏进行夹持固定的夹块,夹块与微型导杆相匹配并且沿边框的长度方向构成滑动导向配合,弯折滚筒靠近边框的底部布置并且其轴向平行于边框的宽度方向,弯折滚筒设置于夹块的下方,全面柔性屏的底端绕过弯折滚筒与夹块固定连接。

6.根据权利要求5所述的一种利用柔性屏弯折特性的全面屏智能手机,其特征在于:所述安装架上固定安装有微型步进电机,微型步进电机的输出端同轴固定设置有微型丝杆,微型丝杆位于两微型导杆之间并且微型丝杆的轴向平行于微型导杆的轴向,微型丝杆与夹块之间构成螺纹连接配合,微型步进电机与触控感应器之间建立有信号连接。
