1.一种膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤如下：

步骤(a)，硅碳材料分散液的制备：将硅碳负极材料与导电碳材料分散至一定量的溶剂中，添加一定量的表面活性剂，机械搅拌并超声分散，获得均匀、稳定的分散液a；

步骤(b)，预锂化材料分散液的制备：将磷化锂与导电碳材料分散至一定量的溶剂中，添加一定量的表面活性剂，机械搅拌并超声分散，获得均匀、稳定的分散液b；

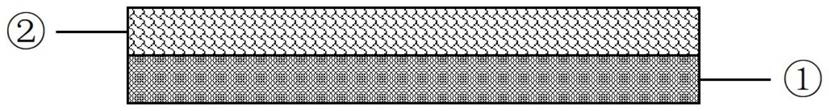

步骤(c)：按照硅碳负极层数的设计需求，交替抽滤分散液a、b一定次数，获得具有不同层数的预锂化硅碳负极。

2.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤(a)和步骤(b)中的导电碳材料为碳纳米管、石墨烯、碳纳米纤维中的任意一种或多种。

3.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤(a)和步骤(b)中所使用的溶剂是乙腈、乙醇、甲苯、苯中的任意一种或多种。

4.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤(a)中分散液的浓度为1mg/mL～100mg/mL，步骤(b)中分散液的浓度为0.1mg/mL～20mg/mL。

5.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤(a)和(b)中的表面活性剂为聚乙烯吡咯烷酮、十二烷基苯磺酸钠、十二烷基硫酸钠、硬脂酸、十六烷基三甲基溴化铵中的任意一种或多种。

6.根据权利要求5所述膜层结构预锂化硅碳负极的制造方法，其特征在于，表面活性剂的添加量为：0.1mg/mL～10mg/mL。

7.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，预锂化硅碳负极中硅碳负极材料与磷化锂的重量比为(8～9.99)：(0.01～2)。

8.根据权利要求1所述膜层结构预锂化硅碳负极的制造方法，其特征在于，步骤(a)中分散液里硅碳负极材料与导电碳材料的重量比为(2～9)：(1～8)，步骤(b)中分散液里磷化锂与导电碳材料的重量比为(1～5)：(1～9)。
