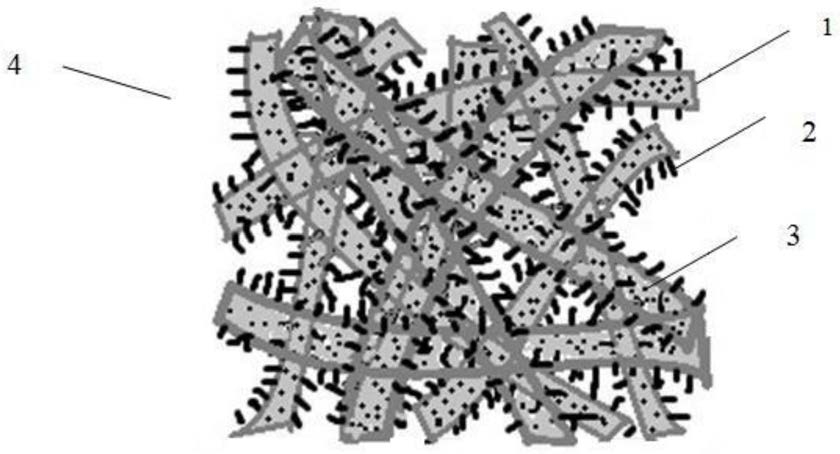

1.一种微电流伤口促愈抗菌敷料，包括纳米纤维膜，其特征在于，所述纳米纤维膜包括纳米纤维、纳米棒和抗菌颗粒，所述纳米棒均匀高取向的固定在所述纳米纤维表面，所述抗菌颗粒均匀分布于所述纳米纤维表面。

2.根据权利要求1所述的一种微电流伤口促愈抗菌敷料，其特征在于，所述的纳米纤维为β型聚偏氟乙烯晶体制成的丝状结构。

3.根据权利要求1所述的一种微电流伤口促愈抗菌敷料，其特征在于，所述纳米棒为氧化锌制成的棒状结构。

4.根据权利要求1所述的一种微电流伤口促愈抗菌敷料，其特征在于，所述抗菌颗粒的成分是恩诺沙星。

5.一种微电流伤口促愈抗菌敷料的制备方法，包括权利要求1至4任一所述的微电流伤口促愈抗菌敷料，其特征在于，包括以下步骤：(1)以DMF和丙酮为溶剂，加入聚偏氟乙烯粉末，加热搅拌至完全溶解，冷却静置后，加入恩诺沙星粉末并超声分散，得A溶液；

(2)A溶液经高压静电纺丝机纺丝后烘干得物料B；

(3)将乙酸锌加入异丙醇中，加热搅拌，滴入三乙胺，再次搅拌，待完全冷却后得溶液C；

(4)将物料B浸入溶液C中浸泡，取出后用乙醇反复冲洗，烘干，得物料D；

(5)将物料D放入水热合成反应釜中，加入硝酸锌六水合物和六亚甲基四胺水溶液，进行水热反应，冷却至室温，用去离子水洗涤物料D，烘干，即得所述微电流伤口促愈抗菌敷料。

6.根据权利要求5所述的微电流伤口促愈抗菌敷料的制备方法，其特征在于，步骤(1)中所述恩诺沙星粉末的质量分数优选5-20％，所述聚偏氟乙烯质量分数为8％，所述DMF和丙酮为溶剂的质量比为3:1，加热温度为65度，超声分散时间为30分钟。

7.根据权利要求5所述的微电流伤口促愈抗菌敷料的制备方法，其特征在于，步骤(2)中所述高压静电丝纺机型号为TL-Pro-10W，选用24号针头进行纺丝，针头内径为0.3毫米，外径为0.55毫米，静电纺丝参数：环境温度18-20度，湿度45-50％，纺丝电压为15-20千伏，喷丝头与接收板之间的距离为12-18厘米，流速为0.60-0.90毫升/小时，烘干温度为60度。

8.根据权利要求5所述的微电流伤口促愈抗菌敷料的制备方法，其特征在于，步骤(3)中所述乙酸锌优选0.6-1.9克，所述异丙醇为50毫升，所述三乙胺为700微升，加热搅拌为85度、15分钟，再次搅拌为10分钟。

9.根据权利要求5所述的微电流伤口促愈抗菌敷料的制备方法，其特征在于，步骤(4)中浸泡时长优选8-12小时，乙醇冲洗次数为5次，烘干条件为60度，烘干时间为10分钟。

10.根据权利要求5所述的微电流伤口促愈抗菌敷料的制备方法，其特征在于，步骤(5)中所述硝酸锌六水合物和六亚甲基四胺水溶液用量为30毫升，水热反应温度优选70-110度，烘干温度为60度。
