专利号: 2019102604719
申请人: 浙江任我行教育科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

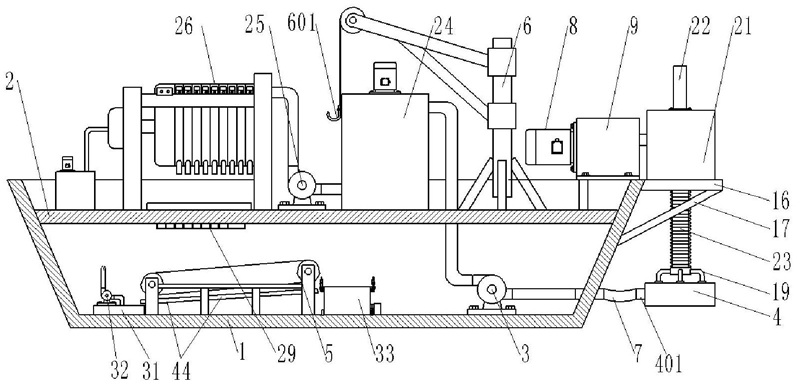

1.一种治理蓝藻用打捞加工船,包括船体(1)、甲板(2)和抽吸泵(3),其特征在于:还包括藻浆加工装置、排水装置、藻饼切割装置、皮带输送机(5)、藻饼存放装置、推送装置和起吊机(6),所述甲板(2)上设置有起吊藻饼存放装置的通孔(201),所述藻浆加工装置设置于甲板(2)上,所述抽吸泵(3)的吸水口与吸水管路的一端相连,所述吸水管路的另一端位于船体(1)外部的水面上,所述抽吸泵(3)的排水口通过管路与藻浆加工装置相连,将抽吸的藻浆输送给藻浆加工装置,所述藻浆加工装置将藻浆进行藻水分离,将藻浆加工成藻饼和水,所述排水装置设置于藻浆加工装置排水口的下方,将藻浆加工装置进行藻水分离时产生的水排至船体(1)外部的水中,所述藻饼切割装置设置于藻浆加工装置藻饼出料口的下方,将整块藻饼切割成分散的小块,减小输送至存放装置时占用的空间,所述皮带输送机(5)设置于船体(1)的底板上且位于藻饼切割装置的下方,将藻饼切割装置切割成的小块藻饼输送至藻饼存放装置,所述推送装置设置于藻饼存放装置的一侧,将装满藻饼的藻饼存放装置推送至通孔(201)的下方,所述起吊机(6)设置于甲板(2)上且通孔(201)在其起吊范围内。

2.根据权利要求1所述的一种治理蓝藻用打捞加工船,其特征在于:所述吸水管路位于船体(1)外部的一端连接有集水罩(4),所述集水罩(4)为一侧开口设置的长方体形,所述集水罩(4)与开口侧相对的侧壁上设置有与集水罩(4)的内部相连通的第一管接头(401),所述吸水管路与第一管接头(401)直接相连的水管为软管(7),所述集水罩(4)与船体(1)设置的升降装置装置相连,所述升降装置用于将集水罩(4)升高或降低一定的高度,使集水罩(4)能保持在水面位置处。

3.根据权利要求2所述的一种治理蓝藻用打捞加工船,其特征在于:所述升降装置包括驱动机构和升降机构,所述驱动机构包括电机(8)、减速机(9)和第一锥齿轮(10),所述升降机构包括第二锥齿轮(11)、丝杆(12)、轴承座(13)、轴承(14)、三级阶梯轴(15)和支撑板(16);所述电机(8)与减速机(9)相连,所述电机(8)与减速机(9)设置于船体(1)上或者支撑板(16)上,所述第一锥齿轮(10)竖直安装在减速机(9)的输出轴上;所述支撑板(16)水平设置且设置于船体(1)的外侧,所述支撑板(16)的一端与船体(1)相连,另一端的底部通过支撑筋板(17)与船体(1)的外侧壁相连;所述轴承座(13)安装在支撑板(16)的上端面上,所述轴承(14)水平安装在轴承座(13)中,所述三级阶梯轴(15)为中间轴体粗两端轴体细的结构,所述三级阶梯轴(15)的下端细轴部安装于轴承(14)中,所述第二锥齿轮(11)水平安装在三级阶梯轴(15)的上端细轴部上,且第二锥齿轮(11)与第一锥齿轮(10)相互啮合,所述三级阶梯轴(15)的轴体中部设置有通孔,且此通孔的内壁上设置有与丝杆(12)的外螺纹结构相配合的内螺纹结构,所述丝杆(12)安装于三级阶梯轴(15)的通孔中,且丝杆(12)的下端穿过支撑板(16)与集水罩(4)相连。

4.根据权利要求1所述的一种治理蓝藻用打捞加工船,其特征在于:所述藻浆加工装置包括藻浆桶(24)、藻浆入料泵(25)和压滤机(26),所述藻浆桶(24)、藻浆入料泵(25)和压滤机(26)均设置于甲板(2)上,所述抽吸泵(3)的排液口通过水管与藻浆桶(24)的入料口相连,所述藻浆入料泵(25)的吸料口与糟浆桶(24)的出料口相连,所述藻浆入料泵(25)的排料口通过水管与压滤机(26)的进料口相连。

5.根据权利要求4所述的一种治理蓝藻用打捞加工船,其特征在于:所述排水装置包括上端开口设置的排水槽(27)和支架(28),所述排水槽(27)被支架(28)支撑在甲板(2)上,所述排水槽(27)沿着压滤机(26)滤板出水管的排列方向设置,且设置于压滤机(26)滤板出水管的正下方,所述排水槽(27)倾斜设置,所述排水槽(27)较低的一端开口设置且延伸至船体(1)的外侧。

6.根据权利要求4所述的一种治理蓝藻用打捞加工船,其特征在于:所述甲板(2)上位于压滤机(26)滤板的下方位置处设置有下料通孔(202),所述藻饼切割装置包括下料通孔(202)、切割板(29)和挡板(30),所述切割板(29)竖直设置于下料通孔(202)中,所述切割板(29)沿着下料通孔(202)的长度方向均匀的设置有多个,所述切割板(29)相对于压滤机(26)的滤板倾斜设置,所述挡板(30)设置于甲板(2)的上端面上且位于下料通孔(202)的四周。

7.根据权利要求1所述的一种治理蓝藻用打捞加工船,其特征在于:所述皮带输送机(5)的传送带由机尾向机头方向倾斜向上设置,所述皮带输送机(5)的下方沿着皮带输送机(5)的长度方向设置有接料挡板(44),所述接料挡板(44)的纵向截面呈U形,所述接料挡板(44)倾斜设置且倾斜方向与传送带的倾斜方向一致,所述接料挡板(44)较低的一端的下方设置有水箱(31),所述水箱(31)的顶壁上位于接料挡板(44)较低的一端的下方位置处开口设置,所述水箱(31)通过水管与渣浆泵(32)的进料口相连,所述渣浆泵(32)的排料口与通向船体(1)外部的管路相连。

8.根据权利要求7所述的一种治理蓝藻用打捞加工船,其特征在于:所述藻饼存放装置包括存放箱(33),所述存放箱(33)相对的两侧各设置有至少两个轮子(34),所述皮带输送机(5)机头外侧的船体(1)的底板上设置有两个平行的滑道(101),所述滑道(101)的一部分位于通孔(201)的正下方,所述滑道(101)垂直于皮带输送机(5)的运行方向,所述存放箱(33)两侧的轮子(34)分别设置于一个滑道(101)中,所述存放箱(33)通过轮子(34)可沿着滑道(101)运动;所述存放箱(33)设置轮子(34)的两侧上端各设置有一个第一L形板(35),所述第一L形板(35)沿着滑道(101)的方向水平设置,所述第一L形板(35)横向部的两端各设置有一个通孔,所述第一L形板(35)上设置有起吊架,所述起吊架包括n形杆(36)和设置于n形杆(36)水平段中间位置的第一吊环(37),所述n形杆(36)的两端均设置有外螺纹结构,且n形杆(36)的两端分别插入第一L形板(35)两端的通孔中,所述n形杆(36)两端位于第一L形板(35)横向部下方的外螺纹结构上安装有螺母;两个所述的第一吊环(37)内可拆卸的设置有起吊杆(38),所述起吊杆(38)的两端各设置有一个卡接第一吊环(37)的卡槽(3801),所述起吊杆(38)的中间位置设置有第二吊环(39)。
