专利号: 201910261233X
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种系统级封装后芯片互联测试方法,其特征在于:包括

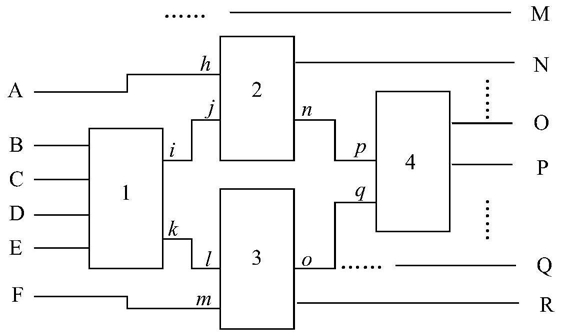

确定多芯片封装中芯片之间的所有互联线,多芯片封装具有多个输入端和多个输出端;

确定所有互联线的信号传输始点或终点,放入初始集B;

初始化测试向量集V为空集,记V=φ;

测试:选取初始集B中任一元素t,作为故障点,加载封装的芯片的电路结构图,构建电路的完整结构图;按t为0和1故障分别运行自动测试向量生成算法,计算对应原始输入或输出,得到对应测试向量Vt0和Vt1;若t为0或1不可测,则Vt0或Vt1为空集,将Vt0和Vt1并入原测试向量集V,得到V=V∪Vt0∪Vt1,同时将t从B中删除;

判断B是否是空集,若B非空,跳转到测试步骤,若B为空,跳转到输出步骤;

输出:结束,输出最终测试向量集V。

2.根据权利要求1所述的一种系统级封装后芯片互联测试方法,其特征在于:所述自动测试向量生产算法为atalanta。

3.根据权利要求1或2所述的一种系统封装后芯片互联测试系统,其特征在于:包括初始化模块,用以确定所有互联线的信号传输始点或终点,放入初始集B;并初始化测试向量集V为空集,记V=φ;

测试模块,测试:选取初始集B中任一元素t,作为故障点,加载封装的芯片的电路结构图,构建电路的完整结构图;按t为0和1故障分别运行自动测试向量生成算法,计算对应原始输入或输出,得到对应测试向量Vt0和Vt1;若t为0或1不可测,则Vt0或Vt1为空集,将Vt0和Vt1并入原测试向量集V,得到V=V∪Vt0∪Vt1,同时将t从B中删除;

判断模块,判断B是否是空集,若B非空,跳转到测试步骤,若B为空,跳转到输出步骤;

输出模块,输出最终测试向量集V。

4.根据权利要求3所述的一种系统封装后芯片互联测试系统,其特征在于:所述自动测试向量生产算法为atalanta。
