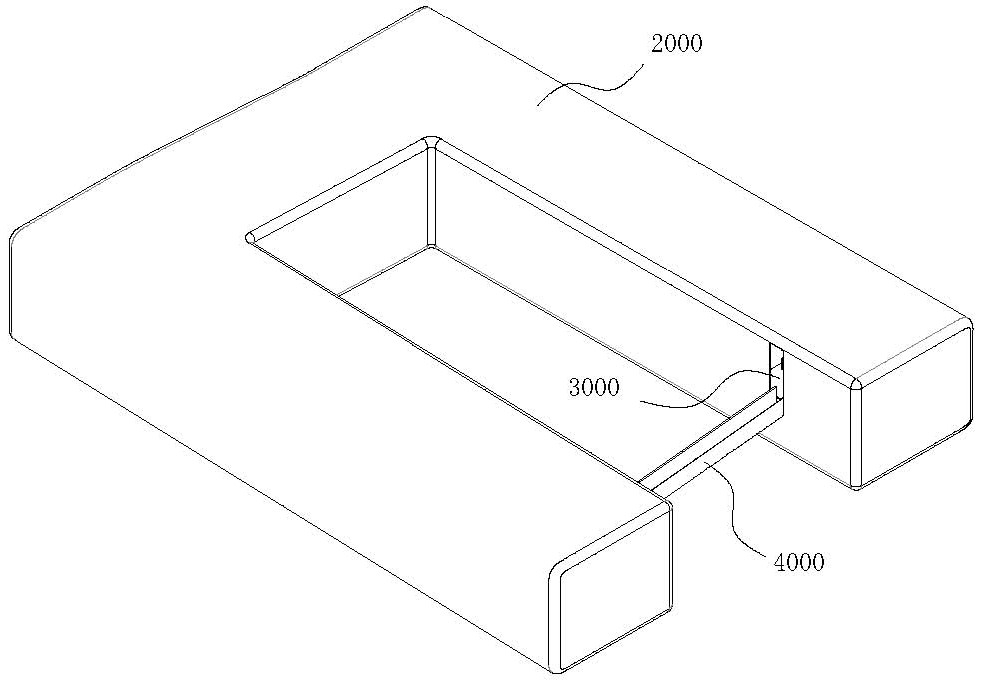

1.一种锁紧机构，其特征在于，包括有：

可移动的锁定部（6200）；

A触发部（7100），随锁定部（6200）同步同向移动；

A转轴（6300），设置在锁定部（6200）的移动轨迹的旁侧，其轴心线与竖直方向一致；

U形锁扣件（6100），U形锁扣件（6100）的中间部位通过A转轴（6300）转动安装，U形锁扣件（6100）的两端分别为A端（6110）和B端（6120），A端（6110）和B端（6120）均朝向锁定部（6200）和A触发部（7100）的同侧弯折，b方向为B端（6120）指向A端（6110）的方向，锁定部（6200）的移动方向与b方向相平行，U形锁扣件（6100）处于两种状态，其一为：A触发部（7100）沿b方向与A端（6110）相抵靠，使U形锁扣件（6100）转动至将锁定部（6200）和A触发部（7100）均锁止在U形锁扣件（6100）内侧的锁紧位；其二为：A触发部（7100）与A端（6110）脱离，使U形锁扣件（6100）可转动至对锁定部（6200）沿b方向的反向移动的轨迹进行避让的解锁位，U形锁扣件（6100）在自然状态下处于解锁位。

2.根据权利要求1所述的锁紧机构，其特征在于，还包括水平布置的B转轴（7300）和一端通过B转轴（7300）转动安装的触发杆件，触发杆件随锁定部（6200）同步移动；触发杆件上远离B转轴（7300）的一端设有B触发部（7200）和所述A触发部（7100），当U形锁扣件（6100）处于锁紧位时，通过抬升B触发部（7200）可使A触发部（7100）抬升至与U形锁扣件（6100）的A端（6110）相脱离的状态。

3.根据权利要求2所述的锁紧机构，其特征在于，锁定部（6200）固定设置在触发杆件上远离B转轴（7300）的一端，且锁定部（6200）、A触发部（7100）和U形锁扣件（6100）均位于触发杆件的同侧。

4.根据权利要求1至3任意一项所述的锁紧机构，其特征在于，锁定部（6200）设置有两个，两个锁定部（6200）沿b方向布置在A触发部（7100）的两侧。

5.根据权利要求4所述的锁紧机构，其特征在于，U形锁扣件（6100）对称布置在锁定部（6200）的移动轨迹的两侧，两侧的U形锁扣件（6100）处于解锁位时，A端（6110）的间距小于B端（6120）的间距，A触发部（7100）沿d方向的长度大于锁定部（6200）沿d方向的长度，d方向为锁定部（6200）移动轨迹两侧的U形锁扣件（6100）的间距方向。

6.根据权利要求5所述的锁紧机构，其特征在于，触发杆件与B转轴（7300）之间设置有A复位件，A复位件用于使触发杆件自动复位至A触发部（7100）可与U形锁扣件（6100）相抵靠的状态。

7.根据权利要求5所述的锁紧机构，其特征在于，U形锁扣件（6100）与A转轴（6300）之间设置有B复位件，B复位件用于使U形锁扣件（6100）在A端（6110）解除受力后自动复位至解锁位。

8.根据权利要求2或3所述的锁紧机构，其特征在于，还包括解锁组件（8000），解锁组件（8000）用于与B触发部（7200）相抵靠并使B触发部（7200）抬升。

9.根据权利要求8所述的锁紧机构，其特征在于，解锁组件（8000）为斜面构成，斜面的高度沿着解锁组件（8000）远离B触发部（7200）的方向增大，B触发部（7200）与斜面构成斜面驱动配合。
