1.一种形状记忆材料,其特征在于,所述形状记忆材料含有主体高分子材料聚降冰片烯,石蜡油、过氧化二异丙苯。

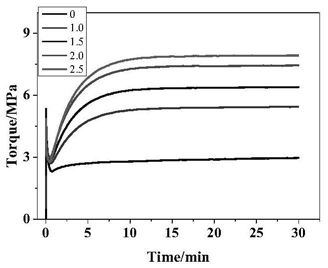

2.根据权利要求1所述的形状记忆材料,其特征在于,所述聚降冰片烯重量份为100份,所述石蜡油重量份为10-30 份,所述过氧化二异丙苯重量份为1-2.5份。
3.根据权利要求2所述形状记忆材料,其特征在于,所述聚降冰片烯重量份为100份,所述石蜡油重量份为20份,所述过氧化二异丙苯重量份为1.5份。
4.根据权利要求1-3任一项所述形状记忆材料,其特征在于,所述形状记忆材料的制备方法包括如下步骤:(1)、首先将聚降冰片烯与石蜡油在起始温度为125℃、转速为50r/min的哈克转矩流变仪的密炼室中混炼10min,制得混炼胶a;
(2)、将混炼胶a加入降温到60℃、转速为30r/min的哈克转矩流变仪的密炼室中,加入过氧化二异丙苯混炼,制得混炼胶b;
(3)、将混炼胶b在开炼机上下片制成胶片c,双辊温度为50℃;
(4)、将胶片c停放18-24小时;
(5)、将胶片c在平板硫化机上进行硫化,硫化条件为170℃×10min。
5.一种如权利要求1-3任一项所述形状记忆材料的制备方法,其特征在于,包括如下步骤:(1)、首先将聚降冰片烯与石蜡油在起始温度为125℃、转速为50r/min的哈克转矩流变仪的密炼室中混炼10min,制得混炼胶a;
(2)、将混炼胶a加入降温到60℃、转速为30r/min的哈克转矩流变仪的密炼室中,加入过氧化二异丙苯混炼,制得混炼胶b;
(3)、将混炼胶b在开炼机上下片制成胶片c,双辊温度为50℃;
(4)、将胶片c停放18-24小时;
(5)、将胶片c在平板硫化机上进行硫化,硫化条件为170℃×10min。
6.一种形状记忆材料,其特征在于,所述形状记忆材料含有主体高分子材料聚降冰片烯,石蜡油、过氧化二异丙苯,甲基丙烯酸锌。
7.根据权利要求6所述的形状记忆材料,其特征在于,所述聚降冰片烯重量份为100份,所述石蜡油重量份为10-30 份,所述过氧化二异丙苯重量份为0.5-2.5份,所述甲基丙烯酸锌重量份为1-9份。
8.根据权利要求7所述的形状记忆材料,其特征在于,所述聚降冰片烯重量份为100份,所述石蜡油重量份为20 份,所述过氧化二异丙苯重量份为0.5份,所述甲基丙烯酸锌重量份为3份。
9.根据权利要求6-8任一项所述的形状记忆材料,其特征在于,所述形状记忆材料的制备方法包含以下步骤:(1)、将聚降冰片烯、石蜡油、甲基丙烯酸锌在起始温度为125℃,转速为50r/min的哈克转矩流变仪的密炼室中混炼13分钟,制得混炼胶d其中所述甲基丙烯酸锌分两次加入;
(2)、将混炼胶d在起始温度为60℃、转速为30r/min的哈克转矩流变仪的密炼室中混炼
1分钟后,加入过氧化二异丙苯再混炼1min,制得混炼胶e;
(3)、将混炼胶e在开炼机上下片制得胶片f,开炼机的双辊温度为50℃;
(4)、将胶片f停放18-24小时;
(5)、将胶片f在平板硫化机上进行硫化,硫化条件为170℃×11min。
10.一种如权利要求6-8任一项所述的形状记忆材料的制备方法,其特征在于,包含以下步骤:(1)、将聚降冰片烯、石蜡油、甲基丙烯酸锌在起始温度为125℃,转速为50r/min的哈克转矩流变仪的密炼室中混炼13分钟,制得混炼胶d其中所述甲基丙烯酸锌在8分钟时加入
50%,10分钟时加入余下的50%;
(2)、将混炼胶d在起始温度为60℃、转速为30r/min的哈克转矩流变仪的密炼室中混炼
1分钟后,加入过氧化二异丙苯再混炼1min,制得混炼胶e;
(3)、将混炼胶e在开炼机上下片制得胶片f,开炼机的双辊温度为50℃;
(4)、将胶片f停放18-24小时;
(5)、将胶片f在平板硫化机上进行硫化,硫化条件为170℃×11min。
