专利号: 2019102638289
申请人: 丽水市鼎瓯机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

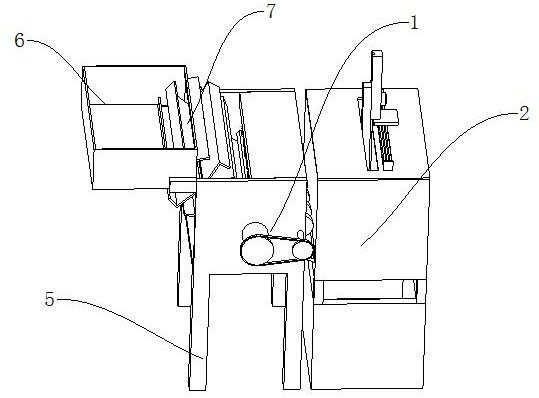

1.一种香榧果肉去除装置,其特征在于:包括有上料装置、振动挤压装置(1)和果肉清除装置(2),所述振动挤压装置(1)包括有对称设置的安装架(3)和固定安装在安装架(3)上的振动挤压组件(4),安装架(3)的底部设置有多个支撑腿架(5),所述上料装置包括有上料框(6)和限料组件(7),上料框(6)设置在安装架(3)顶端的侧部,限料组件(7)设置在上料框(6)和振动挤压组件(4)之间的位置,果肉清除装置(2)设置在安装架(3)远离上料框(6)的一侧,果肉清除装置(2)靠近振动挤压组件(4)的一侧还设置有承接轨道(8),果肉清除装置(2)包括有清除箱(9)和安装在清除箱(9)上的清除组件,所述清除组件包括有安装在清除箱(9)上端的升降机构(10)和旋转去除机构(11),所述升降机构(10)的输出端延伸至清除箱(9)内,旋转去除机构(11)固定安装在升降机构(10)的底端,清除箱(9)的底部设置有电动开关门,所述清除箱(9)的下方还固定设置有用于清洗香榧果核的清洗箱(12);

所述清除箱(9)上还设置有电动丝杆滑台(36)、清除箱(9)顶部还设置有与电动丝杆滑台(36)延伸方向一致的延伸槽(37),升降机构(10)包括有第二安装板、支撑柱(39)、升降杆(40)、第三电机(41)和第三齿轮(42),所述第二安装板(38)设置在电动丝杆滑台(36)的滑块上,支撑柱(39)竖直安装在第二安装板(38)上,升降杆(40)滑动连接在支撑柱(39)上,并且升降杆(40)的下端通过延伸槽(37)延伸至清除箱(9)内,第三电机(41)固定安装在支撑柱(39)上,第三齿轮(42)与第三电机(41)的输出端固定连接,升降杆(40)的侧部还设置有齿条,所述齿条与第三齿轮(42)啮合连接;

第二驱动机构包括有第二电机(32)、第一滚轮(33)和第二滚轮(34),所述第二电机(32)固定安装在工作架上,第一滚轮(33)与第二电机(32)的输出端固定连接,第二滚轮(34)固定设置在第四转轴(30)的端部,并且第一滚轮(33)和第二滚轮(34)通过皮带(35)传动连接;

所述限料组件(7)包括有第一驱动机构(13)、第一转轴(14)和多个均匀安装在转轴上的上料板(15),所述第一转轴(14)轴接在安装架(3)的顶端,第一转轴(14)的一端延伸至安装架(3)的外侧,第一驱动机构(13)固定安装在安装架(3)上,并且第一驱动机构(13)的输出端与第一转轴(14)延伸出安装架(3)的一端连接,所述上料板(15)上均设置有防止原料掉落的挡板(16),所述上料框(6)上还设有供限料组件(7)转动的限料槽(17);

所述第一驱动机构(13)包括有动力机构、第二转轴(18)、第一安装板(19)和第一齿轮(20),所述第一安装板(19)设置在安装架(3)的侧壁上,第二转轴(18)轴接在安装架(3)上,第一齿轮(20)固定设置在第二转轴(18)的顶端,所述第一转轴(14)的端部还固定设置有第二齿轮(21),所述第一齿轮(20)与第二齿轮(21)啮合连接,动力机构固定设置在第一安装板(19)上,动力机构的输出端与第一齿轮(20)啮合连接;

所述动力机构包括有螺纹杆(22)、第一电机(23)和对称设置在第一安装板(19)上的安装座(24),所述螺纹杆(22)轴接在安装座(24)上,第一电机(23)固定安装在安装座(24)上,并且螺纹杆(22)的一端与第一电机(23)的输出端固定连接,螺纹杆(22)与第一齿轮(20)啮合连接;

所述振动挤压组件(4)包括有振动挤压机构和倾斜设置在安装架(3)上的底板(25),振动挤压机构包括有第三转轴(26)、挤压板(27)和振动机构,所述第三转轴(26)轴接在安装架(3)上,挤压板(27)固定安装在第三转轴(26)上,安装架(3)的上端还设置有承重板(28),承重板(28)上固定设置有多个复位弹簧(29),所述复位弹簧(29)的下端均固定连接在挤压板(27)的一端,振动机构设置在挤压板(27)另一端的侧部;

所述振动机构包括有第二驱动机构和轴接在安装架(3)上的第四转轴(30),第四转轴(30)上固定安装有多个用于撞击挤压板(27)的凸轮(31),第四转轴(30)的一端延伸至安装架(3)的外侧,所述第二驱动机构安装在安装架(3)上,并且第二驱动机构的输出端与第四转轴(30)连接;

所述旋转去除机构(11)包括有第四电机(43)、第四齿轮(44)、搓揉板(45)和轴接在升降杆(40)底端的第五转轴(46),所述第四电机(43)安装在升降杆(40)上,第四齿轮(44)与第四电机(43)的输出端固定连接,第五转轴(46)上还固定设置有第五齿轮(47),所述第四齿轮(44)与第五齿轮(47)啮合连接,所述搓揉板(45)固定安装在第五转轴(46)的底端。

2.根据权利要求1所述的一种香榧果肉去除装置,其特征在于:所述搓揉板(45)的下端和电动开关门的上端均设置有多个金属钢丝球(48)。
