专利号: 2019102664616
申请人: 铜陵市兆林工贸有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

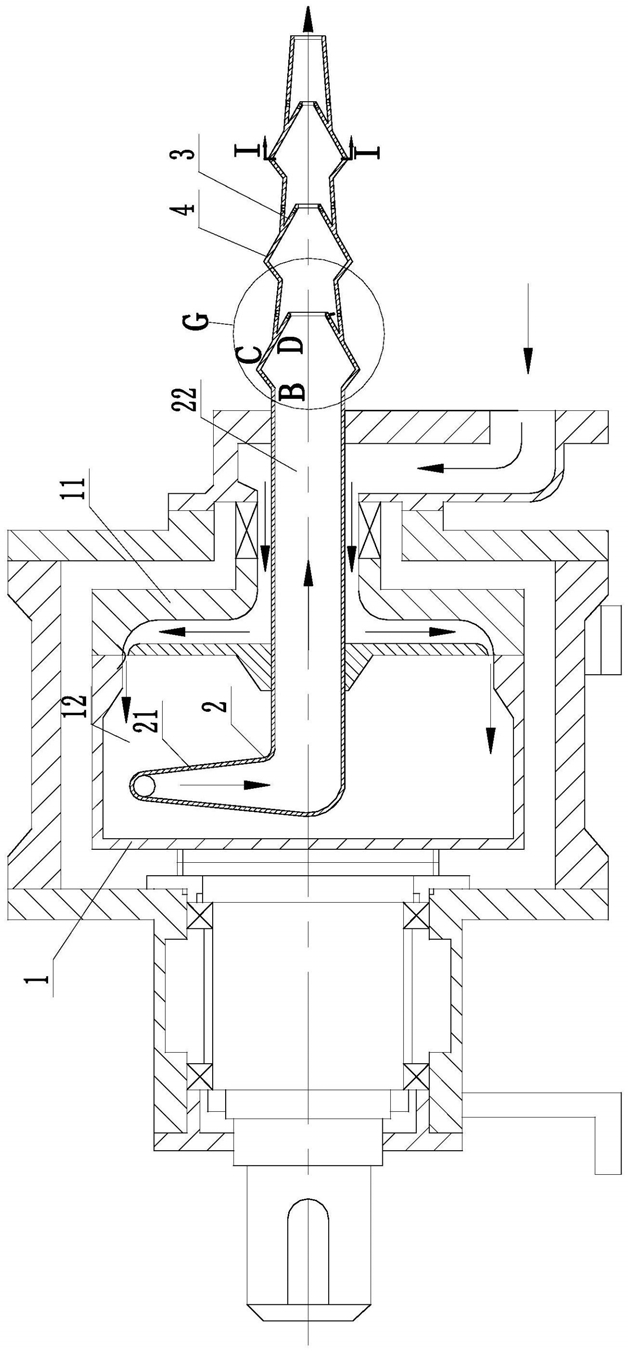

1.一种高压喷射泵,包括转子体(1)、集流管(2),所述转子体(1)包括叶轮(11)、转子腔(12),所述集流管(2)包括扩散段(21)、出口管(22);所述叶轮(11)及叶轮出口设置在转子腔(12)里,所述集流管(2)的出口管(22)与外界相连;所述集流管(2)的扩散段(21)也设置在转子腔(12)内,所述集流管(2)的出口管(22)与外界相连;其特征在于:所述集流管(2)的扩散段(21)的外表面的形状为流线形;所述集流管(2)的扩散段(21)沿集流管(2)的出口管(22)周向均匀阵列分布,集流管(2)的扩散段(21)的个数至少为3个;所述的集流管(2)的出口管(22)为弹性材料,出口管(22)中与出口方向相反的一端为左、另一端为右,出口管(22)的截面内径由左向右逐渐减小;所述出口管(22)的内部设置有锥形管(3),所述锥形管(3)的个数至少为3个,锥形管(3)左端外边缘与出口管(22)的内壁固连,锥形管(3)的大端开口向左,锥形管(3)的材料为弹性材料,锥形管(3)的右端被水流撑大后与出口管(22)的管壁贴合。2.根据权利要求1所述的一种高压喷射泵,其特征在于:相邻的两个所述锥形管(3)之间设置有弹性管(4),所述弹性管(4)的个数至少为2个。3.根据权利要求2所述的一种高压喷射泵,其特征在于:所述弹性管(4)分为段弹性管和段弹性管,所述段弹性管的长度大于段弹性管的长度,段弹性管的弹性

从左向右逐渐增大,段弹性管的弹性从左向右逐渐减小,段弹性管和段弹性管之

间的夹角为∠BCD,∠BCD为钝角。4.根据权利要求3所述的一种高压喷射泵,其特征在于:所述锥形管(3)的右端口的外侧设置有一号磁铁(51),一号磁铁(51)嵌入锥形管(3)右端的外侧面,一号磁铁(51)的形状为长方体,磁铁的磁极沿锥形管(3)的径向,一号磁铁(51)沿锥形管(3)中心轴线阵列分布,一号磁铁(51)的个数至少为4个,相邻两块一号磁铁(51)朝外的极性相反;所述出口管(22)内侧面设置有二号磁铁(52),二号磁铁(52)嵌入出口管(22)内侧壁,二号磁铁(52)也为长方体磁铁,二号磁铁(52)的个数与一号磁铁(51)相同,二号磁铁(52)位置与一号磁铁(51)的位置一一对应,二号磁铁(52)的磁极与一号磁铁(51)正对的磁极相反。5.根据权利要求4所述的一种高压喷射泵,其特征在于:所述一号磁铁(51)为电磁铁,所述锥形管(3)内侧面设置有凸筋(31),所述凸筋(31)呈螺旋状,凸筋(31)沿锥形管(3)周向均匀分布,且凸筋(31)的旋向相同,凸筋(31)的条数至少为6条。
