专利号: 2019102668405
申请人: 上海焱丰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

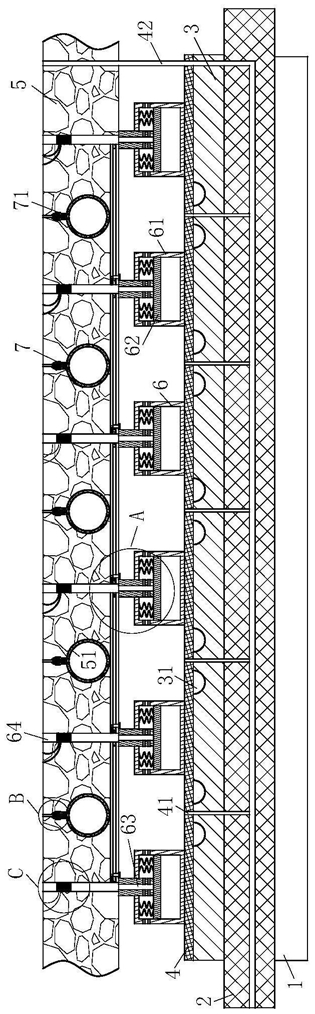

1.一种半模块化石墨烯地暖,其特征在于:包括由下至上依次设置的底座(1)、泡沫层(2)、热管层(3)、石墨烯导热层(4)和弹性地板层(5);所述热管层(3)靠近弹性地板层(5)的一侧开设有一组凹槽(31),凹槽(31)内用于放置加热管,加热管内散释放出的热量穿过石墨烯导热层(4)后进入弹性地板层(5);所述弹性地板层(5)与石墨烯散热层之间通过支撑单元(6)连接,支撑单元(6)用于实现弹性地板层(5)和石墨烯散热层之间的热循环;所述支撑单元(6)包括支撑箱(61)和T型支撑杆(62),支撑箱(61)的底部与石墨烯导热层(4)固接,T型支撑杆(62)的一端与弹性地板层(5)固接,另一端位于支撑箱(61)内,T型支撑杆(62)位于支撑箱(61)内的部分与支撑箱(61)通过弹簧连接,T型支撑杆(62)与支撑箱(61)滑动连接;所述T型支撑杆(62)的内部设有进气管(63),弹性地板层(5)内设有进气孔(64),进气管(63)与进气孔(64)相连通,T型支撑杆(62)位于支撑箱(61)内的部分,其两侧开设有出气口,出气口与进气管(63)相连通,支撑箱(61)上方的两侧设有出气口,T型支撑杆(62)向下移动时外界的空气从进气孔(64)进入,T型支撑杆(62)复位时石墨烯导热层(4)和弹性地板层(5)之间的热气从进气孔(64)排出实现空气对流;

所述弹性地板层(5)内部放置有空心弹性球(51),空心弹性球(51)的内部填充有空气净化剂,空气净化剂通过挤压单元(7)进入弹性地板层(5)的表面;

所述挤压单元(7)包括与空心弹性球(51)固接连通的气门芯(71);所述气门芯(71)的上方设有凸字型管(72),凸字型管(72)采用弹性材料制造,凸字型管(72)的内部设有封闭环(73),封闭环(73)用于封闭凸字型管(72),封闭环(73)由顶圈(731)、复位弹簧(732)和四个直角圆弧(733)组成,顶圈(731)与气门芯(71)的顶针接触,直角圆弧(733)靠近顶圈(731)的一侧与顶圈(731)通过复位弹簧(732)进行连接,复位弹簧(732)位于直角圆弧(733)和顶圈(731)的内部,直角圆弧(733)远离顶圈(731)的一侧与凸字型管(72)固接,凸字型管(72)受压时封闭环(73)中的顶圈(731)触碰气门芯(71)的顶针,且封闭环(73)变形使得弹性空心球内的空气净化剂排出;

所述弹性地板层(5)与石墨烯导热层(4)的靠近的一侧,其内部开设有矩形空腔(8),矩形空腔(8)内放置有一号磁块(81),一号磁块(81)通过弹簧与矩形空腔(8)的内壁连接;所述矩形空腔(8)的下方设有开设有滑槽,滑槽内放置有二号磁块(82),二号磁块(82)在滑槽内滑动,二号磁块(82)与一号磁块(81)靠近的一侧相互吸引,二号磁块(82)下方设有刮水块(83);所述T型支撑杆(62)的下方与支撑箱(61)形成闭合空间,该闭合空间与矩形空腔(8)相连通,T型支撑杆(62)向下移动时,闭合空间内的气体进入矩形空腔(8)内;

所述石墨烯导热层(4)、热管层(3)和泡沫层(2)沿竖直方向开设有集水孔(41),集水孔(41)内设有单向阀,泡沫层(2)内部设有收集管(42),收集管(42)远离泡沫层(2)的一端伸入至弹性地板层(5)外,集水孔(41)与收集管(42)连通,集水孔(41)和收集管(42)用于收集刮水块(83)刮落的水;

所述弹性地板层(5)的内部放置有静电收集导线(9);所述进气孔(64)的内部设有静电防尘网(91);静电防尘网(91)与静电收集导线(9)相连通;所述静电防尘网(91)的数目为二,相邻的静电防尘网(91)之间设有一组静电防尘针(92),静电防尘针(92)之间通过弹簧连接,静电防尘针(92)由静电防尘网(91)卷绕而成;静电防尘网(91)和静电防尘针(92)用于防止进气孔(64)堵塞;

首先测量房间面积,根据购买的加热管的加热能力计算出要使用本发明的数量,在地面做出标识,即半模块化石墨烯地暖的安放位置,然后将本发明所述的半模块化石墨烯地暖铺设于地面,在加热管加热后,加热管释放出来的热量经石墨烯导热层(4)进行均热后,热量从到弹性地板层(5)底面渗透至其表面,当地面上的人在弹性地板层(5)上行走时,使弹性地板层(5)受到压力,T型支撑杆(62)向下移动,T型支撑杆(62)向下移动时,弹性地板层(5)表面的空气经进气孔(64)、进气管(63)进入支撑箱(61)内,然后经出气孔排出至石墨烯导热层(4)和弹性地板层(5)之间,当地面上的人从弹性地板层(5)表面离开时,T型支撑杆(62)开始复位,在T型支撑杆(62)复位的过程中,加热管释放出的热气经进气管(63)和进气孔(64)从弹性地板层(5)的表面排出,实现了弹性地板层(5)表面的空气与弹性地板层(5)底部的热气进行对流,一方面,提高了使用该半模块化石墨烯地暖时室内温度提升的速度;另一方面,通过空气和热气对流的方式,减少了弹性地板层(5)上的温度差,保证室内各处的温度大致相同,提高了该半模块化石墨烯的实用性;在该半模块化石墨烯地暖使用的过程中,人群在弹性地板层(5)上行走时与弹性地板层(5)摩擦产生的静电被静电收集导线(9)收集并导入静电防尘网(91)和静电防尘针(92)上,静电防尘网(91)和静电防尘针(92)就可以对进入进气孔(64)的灰尘进行吸附,同时在进气孔(64)内有空气进入和热气排出时,静电防尘针(92)在两个静电防尘网(91)之间滑动与静电防尘网(91)碰撞,可以防止静电防尘网(91)堵塞,影响空气和热气进行对流;当该半模块化石墨烯地暖在停止使用后,因空气与热气对流的原因导致弹性地板层(5)的底面会附着一层水珠,而T型支撑杆(62)向下移动时,T型支撑杆(62)下方与支持箱形成的闭合空间内的气体压缩,压缩的气体进入矩形空腔(8)内推动一号磁块(81)移动,一号磁块(81)移动时,二号磁块(82)跟随一号磁块(81)在滑槽内移动,二号磁块(82)移动时刮水块(83)移动将弹性地板层(5)底面附着的水珠刮落至石墨烯导热层(4)上,可有效防止长期使用该半模块化石墨烯地暖后,弹性地板层(5)的底面出现发霉的情况;当刮水块(83)刮落的水掉落在石墨烯导热层(4)上,水从集水孔(41)内掉落在集水孔(41)内被收集;

在下一次使用该半模块化石墨烯地暖时,热管层(3)上加热管释放出的热量会使泡沫层(2)温度升高,泡沫层(2)内的收集管(42)温度升高,收集管(42)内的水蒸发后从收集管(42)排出,可以提高室内的湿度,既减少了热量损失,又保证人体健康;当室内的人群走动时,因自身的压力使得凸字型管(72)受压向下移动,封闭环(73)中的顶圈(731)在向下移动的过程中将顶针顶开,空气净化剂从气门芯(71)内流出,同时封闭环(73)打开,然后空气净化剂从顶圈(731)和直角圆弧(733)之间的空隙通过,最后从凸字型管(72)内排出进入室内,降低了室内甲醛的含量,保证了使用该半模块化石墨烯地暖时室内环境的良好性和室内人群的健康。
