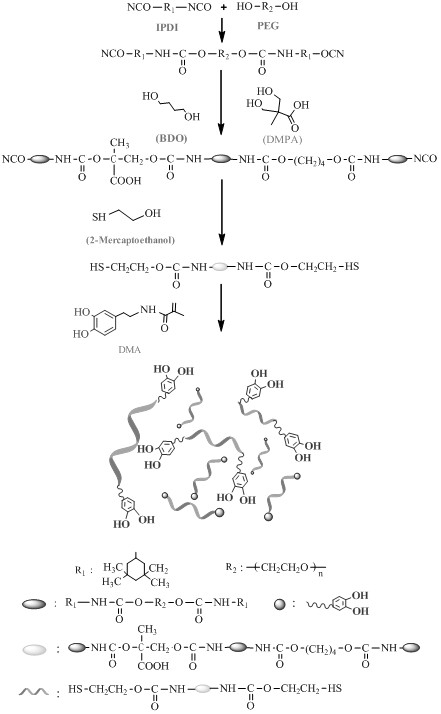

1.一种水性聚氨酯/Fe3+凝胶材料的制备方法，其特征在于：所述的制备方法的步骤为：步骤一：端巯基聚氨酯预聚体的制备

向合成的PPU中加入含巯基（-HS）的封端剂，即得到端巯基聚氨酯预聚体；

步骤二：含儿茶酚单体改性水性聚氨酯的制备将多巴胺甲基丙烯酰胺单体（DMA）分散于丙酮中，然后将其加入步骤一所制备的端巯基聚氨酯预聚体中，加入DMA的量为PPU中二异氰酸酯和二元醇的质量和的3.0% 6.4%，再加~入光引发剂2,2-二甲氧基-2-苯基苯乙酮（DMAP），光引发剂DMAP和DMA摩尔比为1:1.3～

1.4，DMA和巯基（-HS）摩尔比为1:1.1 1.2；随即在紫外灯照射下进行丙烯酰胺基和巯基之~间的点击化学反应，反应持续时间为5 30min，然后将制得的产物用三乙胺中和成盐、加入~去离子水乳化得到含儿茶酚基水性聚氨酯；

步骤三：水性聚氨酯/Fe3+凝胶材料的制备

3+

将步骤二中制备的含儿茶酚基的水性聚氨酯乳液和FeCl3溶液按照酚羟基与Fe 摩尔比为3:1进行混合，调节PH在5 11范围内，得到不同颜色的凝胶材料。

~

2.根据权利要求1所述的水性聚氨酯/Fe3+凝胶材料的制备方法，其特征在于：所述的步骤一中含巯基的封端剂为巯基乙醇（CME）、巯基乙胺、L-半胱氨酸中的一种或几种。

3.如权利要求1所述的制备方法制备所得的水性聚氨酯/Fe3+凝胶材料。
